Am intrat pe ultima suta de metri si asteptam cu sufletul la gura primul procesor X3D pe arhitectura Zen 5, insa ca sa fac incalzirea si sa ma pregatesc de benchmark-uri, am zis sa abordez azi o placa de baza cu adevarat aparte, anume MSI MPG X870E Carbon WIFI.
Stiti ce urmeaza deja, o sa ne aruncam o privire peste dotari, peste specsheet-ul celor de la MSI, dar rulam si ceva teste sintetice sa vedem ce poate sa stoarca MSI MPG X870E Carbon WIFI din procesorul AMD Ryzen 9 9900X.
Specificatii
Denumire | MSI MPG X870E Carbon WIFI |
Socket | AM5 |
Chipset | AMD X870E |
Suport generatii procesoare | AMD Ryzen 9000, 8000, 7000 |
Sloturi PCI-Express | - 2x PCI Express 5.0 - 1x PCI Express 4.0 |
Sloturi stocare | 4x M.2 (2x PCIe 5.0, 2x PCIe 4.0), 4x SATA 6Gb/s |
RAM | 4x DDR5, pana la 256 GB, frecvente pana la 8400 MT/s (OC) |
Chipset audio | Realtek ALC4080 |
Wireless | Wi-Fi 7, Bluetooth 5.4 |
Backpanel | - 9x USB A 10Gbps - 2x USB Type-C 10Gbps - 2x USB4 - 1x HDMI 2.1 - LAN 5G - LAN 2.5G - 2x jack 3.5 mm - 1x S/PIDF |
Altele | - Suport EXPO - iluminare RGB - suport RAID - EZ Debug LED - Frozr AI Cooling |
Pret comercializare | ~500 euro |
Galerie foto
Prezentare
MSI MPG X870E Carbon WIFI se remarca printr-un design modern si robust, cu accente de fibra de carbon care ii confera un aspect premium.
Placa de baza este echipata cu un socket AM5 (LGA 1718), cu cel mai recent chipset de la AMD, anume X870E. Aceasta este compatibila cu procesoarele Zen 4, Zen 4c si recent lanstatele Zen 5.
Etajul de alimentare este unul oarecum clasic, pe 18+2+1 faze. Controller-ul de tensiune pentru Vcore si SoC, in numar de 18 respectiv 2, este realizat cu ajutorul modulelor Renesas RAA2209004GNP, capabile sa reziste la curenti de varf de pana la 110A.
Pe langa acestea, se observa si MOSFET-ul destinat tensiunii auxiliare (controlerul de memorie si I/O), sub forma unui Alpha & Omega AOZ5516QI de 55A.
Controlerul de tensiune pentru functiile auxiliare provine de la Realtek, modelul RT3672EE. Placa MSI MPG X870E Carbon WIFI include mai multi convertori step-down ce folosesc MOSFET-uri N-channel standard, printre care doua unitati AONS36308 de la Alpha & Omega.
Pentru a asigura performante stabile si temperaturi optime, MSI MPG X870E Carbon WIFI este echipata cu un sistem avansat de racire. Placa dispune de radiatoare impresionate din punct de vedere fizic, dar si eficiente, fiind conectate prin heat-pipe-uri, care acopera zonele critice precum VRM-urile si sloturile M.2. M.2 Shield Frozr previne supraincalzirea SSD-urilor NVMe, asigurand performante constante si prevenind throttling-ul termic.
MSI MPG X870E Carbon WIFI beneficiaza de patru sloturi UDIMM care permit o capacitate maxima de 256GB. Placa suporta frecvente de overclocking de pana la 8400+ MT/s, oferind astfel un potential enorm pentru performanta memoriei.
De asemenea, suporta tehnologia AMD EXPO, facilitand configurarea si optimizarea modulelor de memorie pentru performanta si stabilitate.
MSI MPG X870E Carbon WIFI vine cu patru sloturi M.2, dintre care doua sunt alimentate direct de procesor si suporta PCIe Gen 5 x4, oferind viteze de transfer extrem de rapide pentru SSD-urile NVMe de ultima generatie. Celelalte doua sloturi M.2 sunt alimentate de chipset si suporta magistrala PCIe 4.0 x4.
Placa dispune de patru porturi SATA 6G pentru dispozitive de stocare suplimentare, permitand utilizatorilor sa conecteze HDD-uri sau SSD-uri suplimentare pentru stocare extinsa.
Placa de baza MSI MPG X870E Carbon WIFI este echipata cu trei sloturi PCI Express x16. Primul slot, PCI_E1, suporta PCI Express 5.0 x16. Al doilea slot, PCI_E2, suporta PCI Express 5.0 x4, iar al treilea, PCI_E3, suporta PCI Express 4.0 x4.
MSI MPG X870E Carbon WIFI ofera optiuni avansate de conectivitate. Placa dispune de doua porturi LAN: unul Realtek 8126 5G LAN si unul Realtek 8125 2.5G LAN.
In ceea ce priveste conectivitatea wireless, placa este echipata cu un modul Wi-Fi 7 integrat, care suporta standardele 802.11 a/b/g/n/ac/ax/be si ofera viteze de pana la 5.8Gbps. Acest modul suporta, de asemenea, Bluetooth 5.4, asigurand conectivitate cu diverse dispozitive periferice.
Placa de baza MSI MPG X870E Carbon WIFI vine cu un numar impresionant de porturi USB. Pe backpanel se regasesc noua porturi USB A 10Gbps (da, am scris corect, noua) si doua porturi USB Type-C 10Gbps.
De asemenea, placa dispune de doua porturi USB4 Type-C, care suporta viteze de transfer de pana la 40Gbps si ofera functionalitati avansate precum DisplayPort 1.4 cu HBR3 si PD.
Pentru o experienta audio superioara, placa utilizeaza codec-ul Realtek ALC4080, oferind sunet pe 7.1 canale cu calitate de studio.
Realtek ALC4080 este un codec audio modern, creat pentru a oferi o experienta sonora clara si puternica in sistemele de calcul si placile de baza de ultima generatie.
Codec-ul se remarca prin calitatea sunetului digital pe care o poate furniza, fiind proiectat pentru a reda si procesa sunetul la o claritate de pana la 32 biti si o rata de esantionare de 384 kHz, o specificatie rar intalnita la alte solutii audio integrate.
Realtek ALC4080 este integrat prin interfata USB, ceea ce ii confera o serie de avantaje tehnice. Spre deosebire de codecurile clasice pe interfata HD Audio, ALC4080 se conecteaza direct prin USB, reducand astfel interferentele electromagnetice si imbunatatind stabilitatea sunetului. Astfel, conectivitatea ii permite ca semnalul audio sa fie mai bine procesat si pastrat, rezultand intr-o redare mai curata si fara distorsiuni.
ALC4080 ofera suport pentru configuratii audio 7.1, ceea ce inseamna ca poate gestiona cu usurinta mai multe canale de sunet, potrivit atat pentru sisteme surround complexe, cat si pentru configuratii stereo avansate.
MSI a integrat o serie de caracteristici care fac instalarea si utilizarea placii de baza mai usoara. EZ PCIe Release este un mecanism care permite eliberarea usoara a placilor PCIe cu o simpla apasare de buton, facilitand upgrade-urile si modificarile hardware.
EZ LED Switch permite oprirea tuturor LED-urilor conectate la placa de baza cu un singur click, oferind control asupra iluminarii sistemului.
Placa de baza utilizeaza noul CLICK BIOS X de la MSI, care ofera o interfata si usor de utilizat. BIOS-ul include multiple functii de overclocking cu un singur click pentru procesor si memorie, permitand utilizatorilor sa imbunatateasca performanta sistemului fara a intra in setari complexe.
Benchmark
Pe partea de teste sintetice am rulat cele patru versiuni de Cinebench: R15, R20, R23 si varianta 2024. Si totusi, nu m-am oprit aici.
Am rulat si PCMark 10 varianta Extended, benchmark-ul intern din 7-Zip, GeekBench, dar si CPU Profile din 3DMark.
Platforma test
- Carcasa Thermaltake Core P3 TG Pro
- Procesor AMD Ryzen 9 9900X
- Cooler AORUS Waterforce II 360
- RAM Kingston Fury Renegade 32GB 7200 MT/s CL38
- Placa video GIGABYTE GeForce RTX 4090 Gaming OC 24GB
- Stocare Kingston Fury Renegade 2TB
- Sursa GIGABYTE UD1300GM PG5
- OS Windows 11 Pro
7-Zip

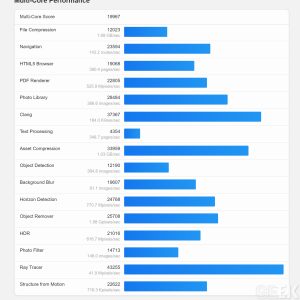

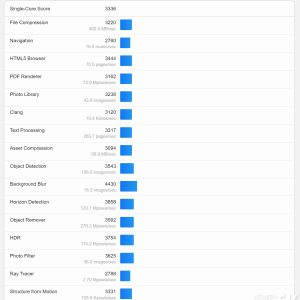

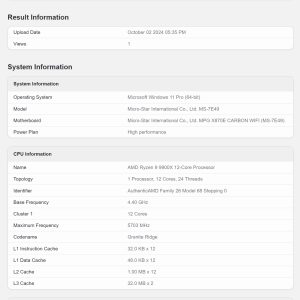

GeekBench
PCMark 10 Extended
3DMark CPU Profile
Cinebench 2024
Cinebench R23
Cinebench R20
Cinebench R15
Concluzie
Atat ca implementari, cat si ca cifrele rezultate din benchmark-urile sintetice, MSI MPG X870E Carbon WIFI este cea mai impunatoare placa de baza din valul X870/X870E care a trecut pragul redactiei.
Este o placa de baza capabila sa alimenteze noile procesoarele flamande bazate pe arhitectura Zen 5, inclusiv AMD Ryzen 9 9950X, procesor ce este foarte aproape sa rivalizeze cu procesoarele Intel Raptor Lake si Raptor Lake Refresh din punct de vedere al consumului.
