Capitolul III – Flagship-ul are un singur nume: X870E AORUS XTREME X3D AI TOP

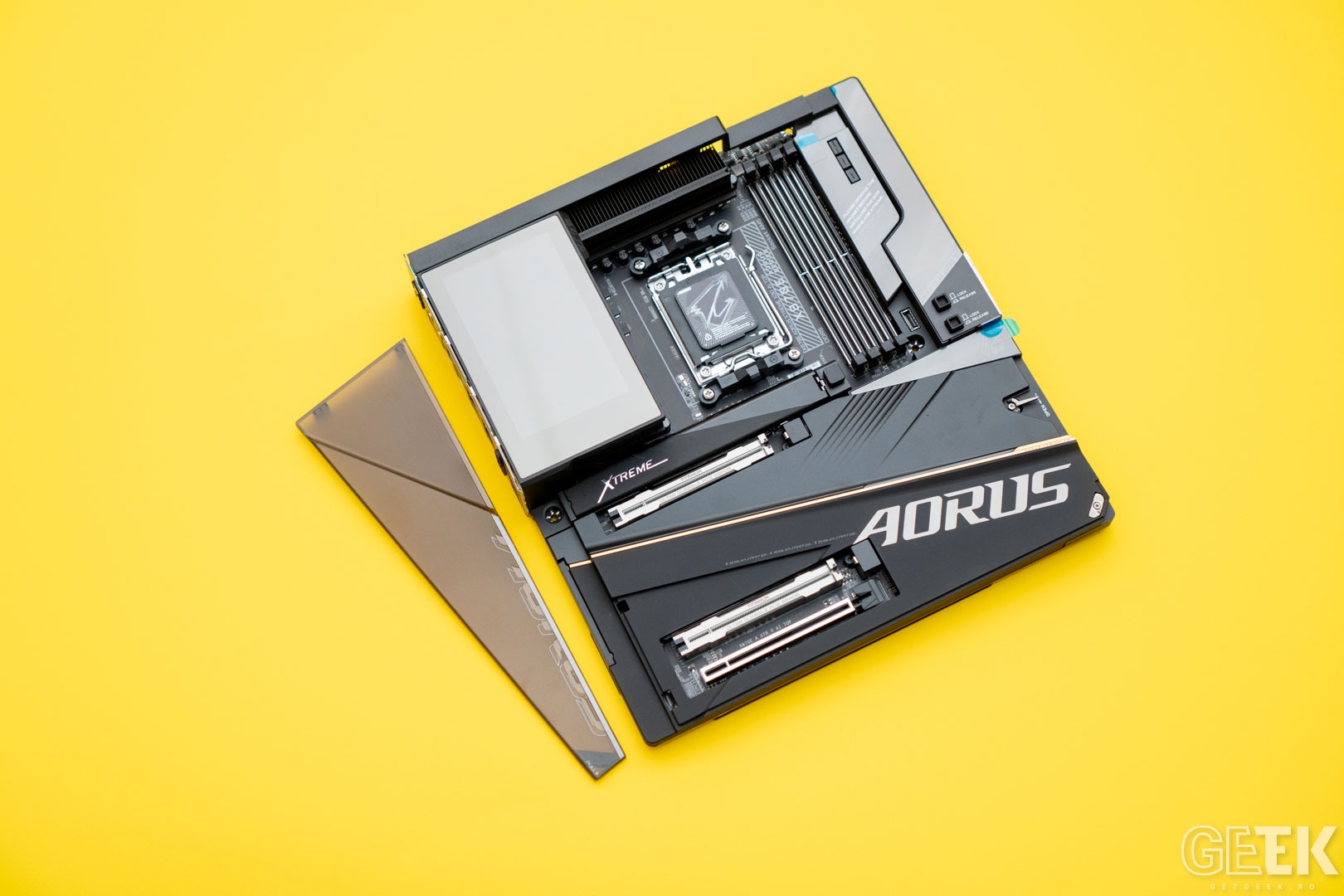

X870E AORUS XTREME X3D AI TOP este, fara exagerare, cea mai ambitioasa placa de baza construita vreodata de GIGABYTE pe platforma AM5. Form factor-ul este E-ATX, altfel nu ar avea unde sa incapa toate componentele. PCB-ul este facut pe 8 layere server-grade, cu rasina low-loss si coating server-class pentru impedanta controlata la frecventele mari de memorie.

Etajul de alimentare este unul Digital Twin si foloseste 24+2+2 faze, implementate fizic ca 12+12 faze doubled prin Smart Power Stages de 110A de la Infineon PMC41430, coordonate de controllerul 12-channel Infineon XDPE192C3D. Pentru SOC se aloca 2 faze tot cu SPS 110A, iar pentru circuitele MISC avem 2 faze cu Dr.MOS 60A.

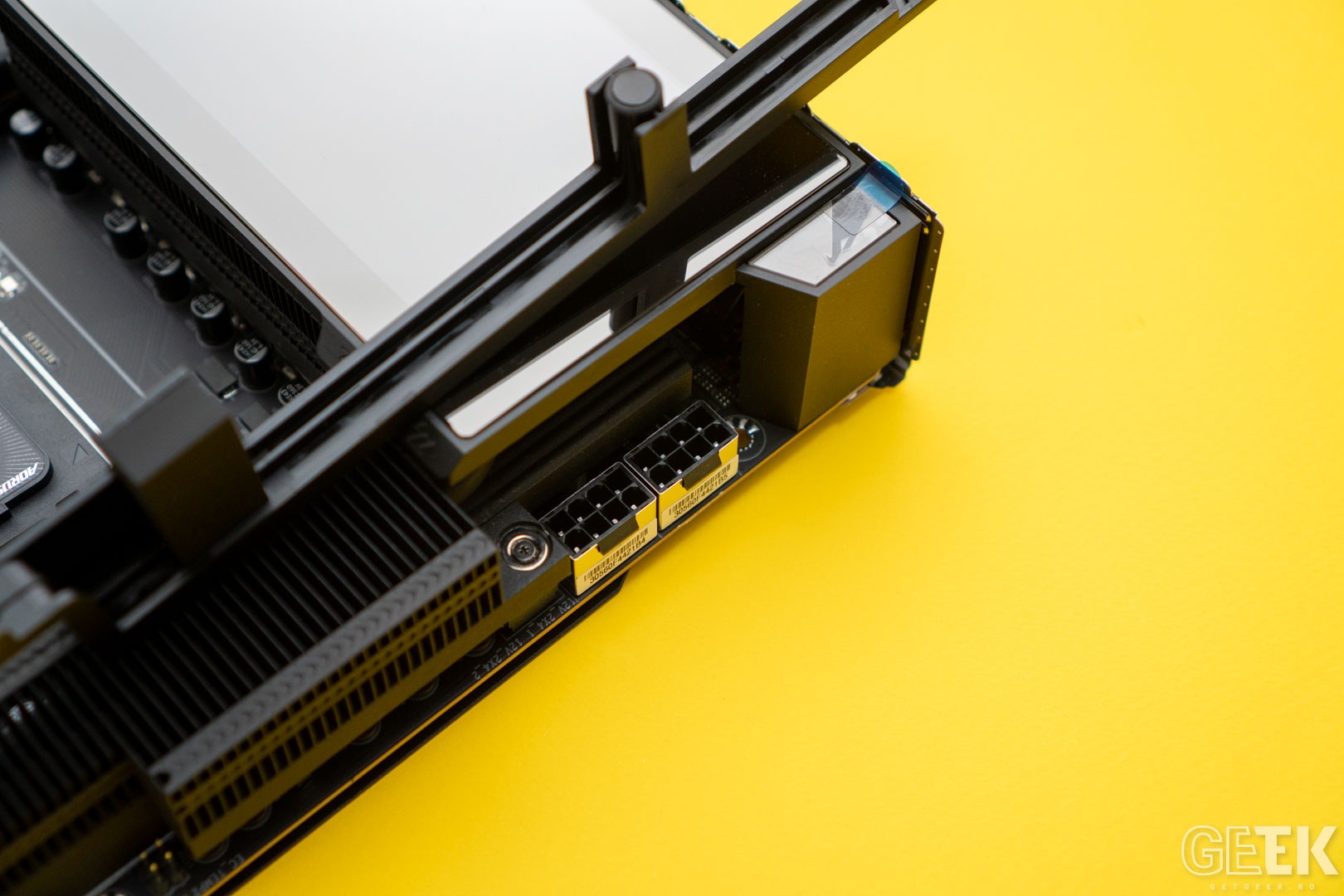

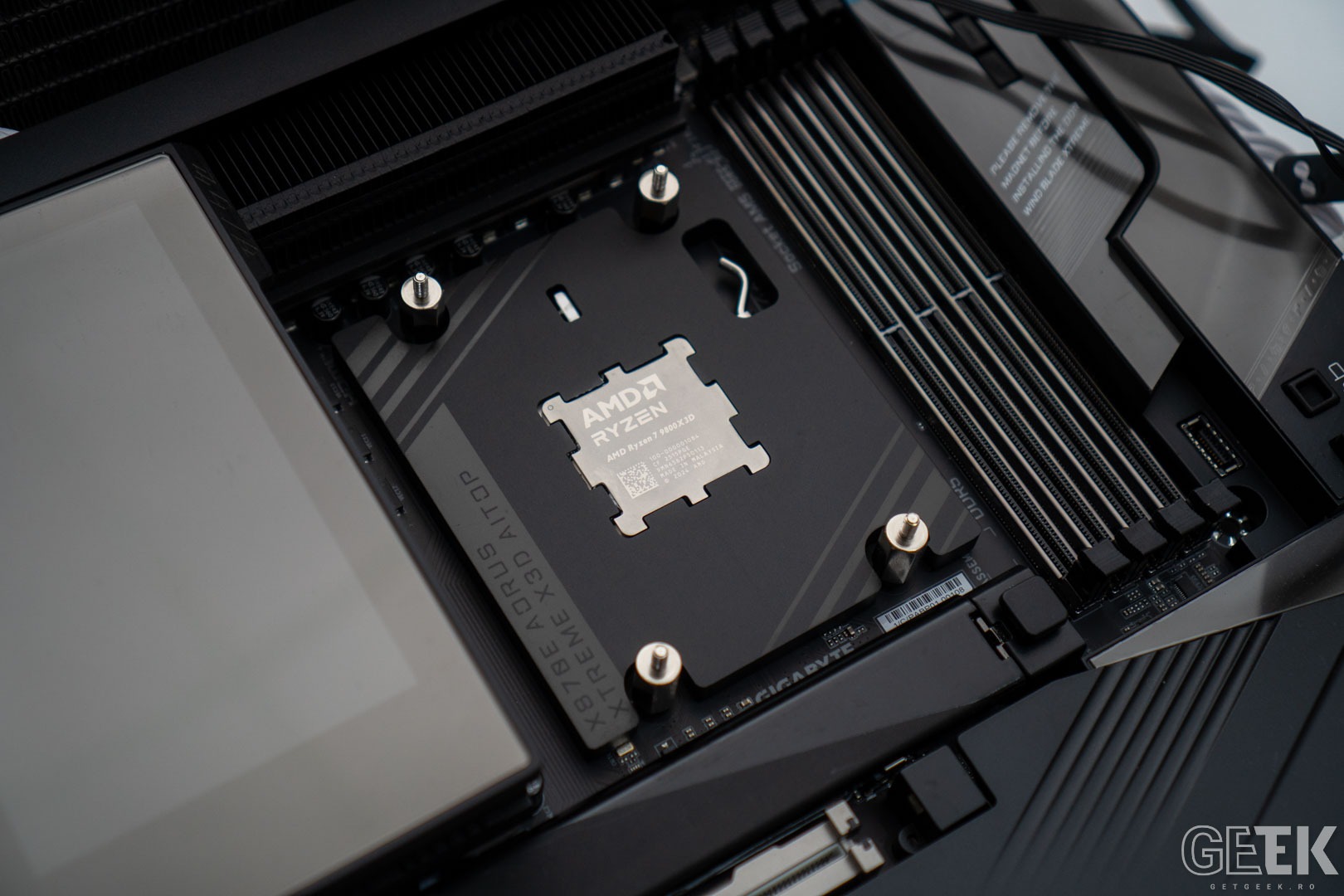

Este prima placa AM5 validata oficial pentru DDR5-9000+ MT/s in configuratie dual-channel, cu capacitate maxima 256GB pe 4 sloturi DIMM. Ce face posibila treaba asta este o combinatie de factori hardware. Avem un conector 8-pin PCIe auxiliar langa DIMM-uri, pentru putere suplimentara la controller-ul de memorie.

Avem Shielded Memory Routing, care reduce crosstalk-ul intre liniile de date. Avem rutare daisy-chained shielded pentru impedanta uniforma. Si, punctul culminant, avem ventilatorul activ Wind Blade XTREME de ~60 mm, montat direct peste DIMM-uri, care scade temperatura modulelor cu -9°C masurati, crucial pentru stabilitate la 9000 MT/s.



PMIC-urile de pe DIMM-uri au pad-uri termice 12 W/mK, care duc caldura spre heatsink-ul integrat. Toate aceste elemente lucreaza direct cu profilul High Bandwidth din X3D Turbo Mode 2.0, asa ca nu vorbim de specificatii de marketing, ci de hardware care sustine concret frecventele promise.



Zona de sloturi PCI Express este la fel de generoasa, avem un slot PCI Express 5.0 x16 Titanium PCIe UD Slot X pentru GPU-ul principal, un slot PCI Express 5.0 x8  si un slot PCIe 4.0 x4 chipset. Configuratia poate fi x16/x0/x4 sau x8/x8/x4, ideal pentru multi-GPU in workload-uri AI. Ambele sloturi PCI Express 5.0 au mecanisme EZ-Latch Plus Duo pentru instalare tool-less.

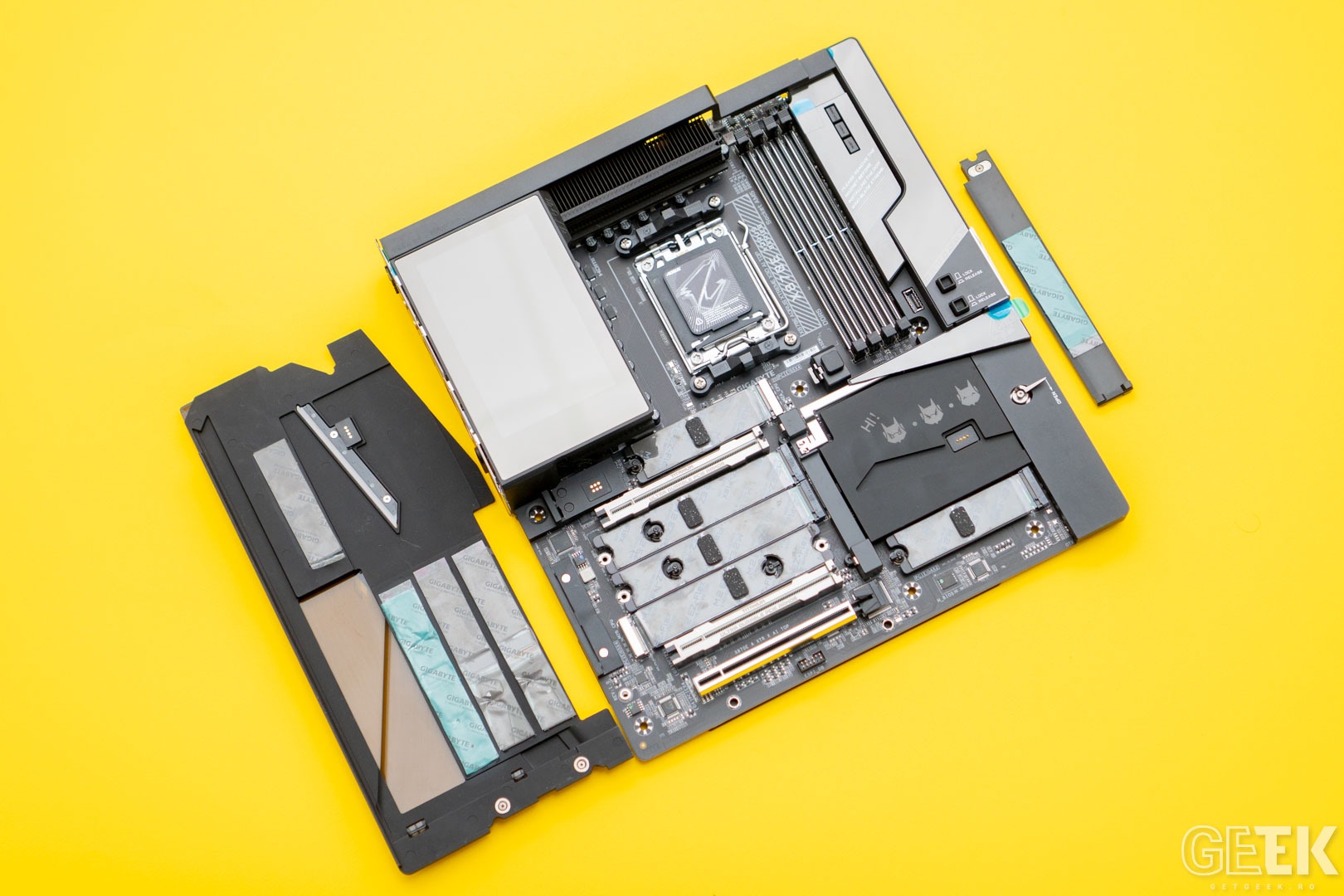

La capitolul stocare, sunt prezente 5 sloturi M.2, doua PCIe 5.0 x4 direct din CPU si trei PCIe 4.0 x4 din chipset, plus 2 porturi SATA 6 Gb/s.

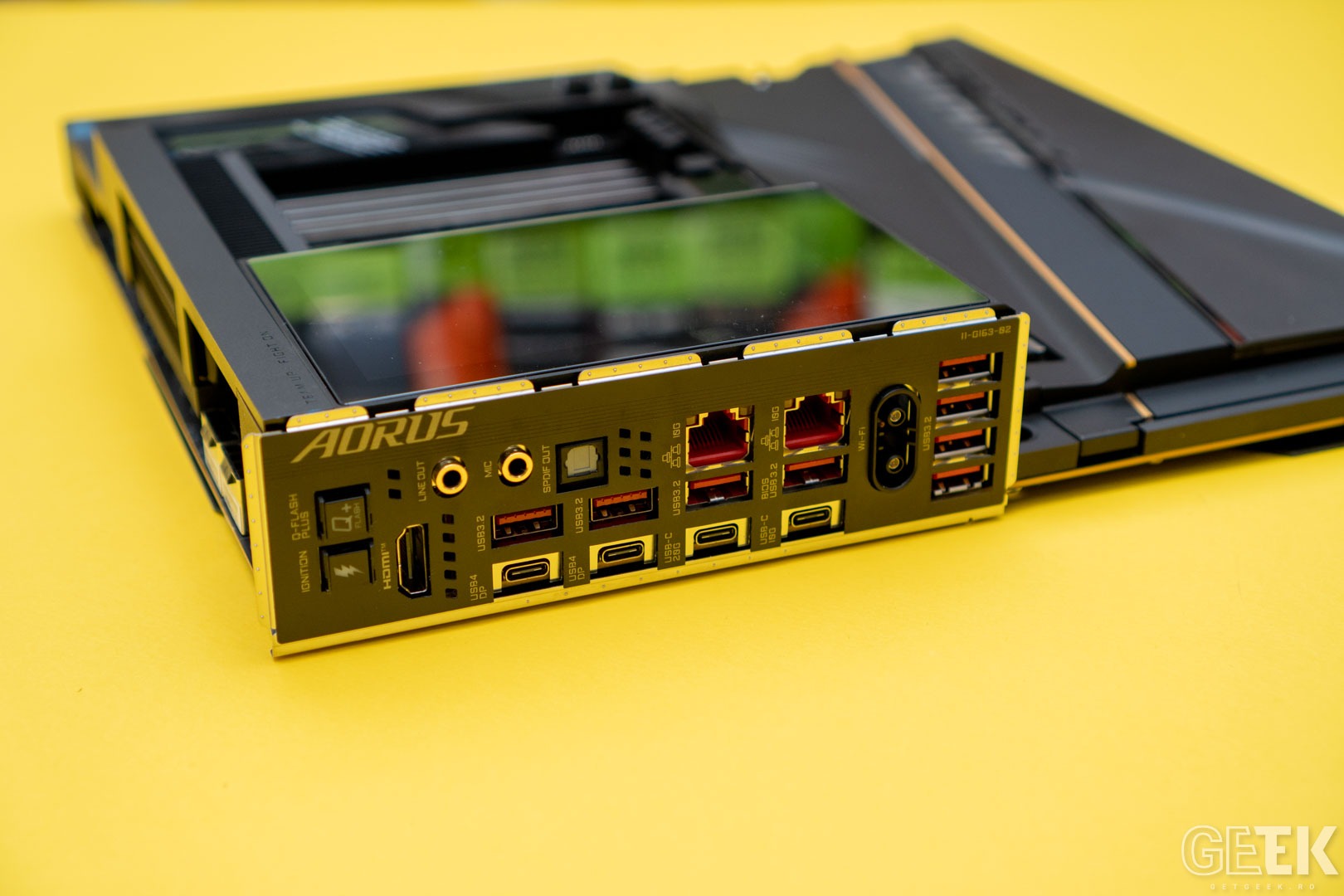

Fiind o placa de baza de top, evident ca nu se putea face rabat la partea de conectivitate, asa ca avem parte de un backpanel foarte stufos. Avem doua porturi USB4 Type-C la 40 Gbps cu DisplayPort Alt-Mode, un port USB 3.2 Gen2x2 Type-C la 20 Gbps, un port USB 3.2 Gen2 Type-C la 10 Gbps, 8 porturi USB 3.2 Gen2 Type-A.

Pentru retea gasim doua porturi RJ45 10 GbE Marvell AQtion AQC113C multi-gig 10/5/2.5/1 Gbps, Wi-Fi 7 Qualcomm QCNCM865 cu 320 MHz si 4K-QAM Multi-Link Operation cu o antena Wi-Fi directionala ultra-high-gain, montata magnetic.



Evident, partea audio nu putea fi ignorata, astfel avem o abordare cu adevarat interesanta, unde gasim DAC-ul ESS ES9280A ca master, doua ES9080A dedicate canalelor left si right, pentru separare stereo maxima. In plus, in pachet se afla si un DAC extern USB numit ESSential HEX, bazat pe ES9280CPRO, capabil de PCM 32-bit/384 kHz si DSD128, cu SNR de -131 dB si THD+N de -118 dB.

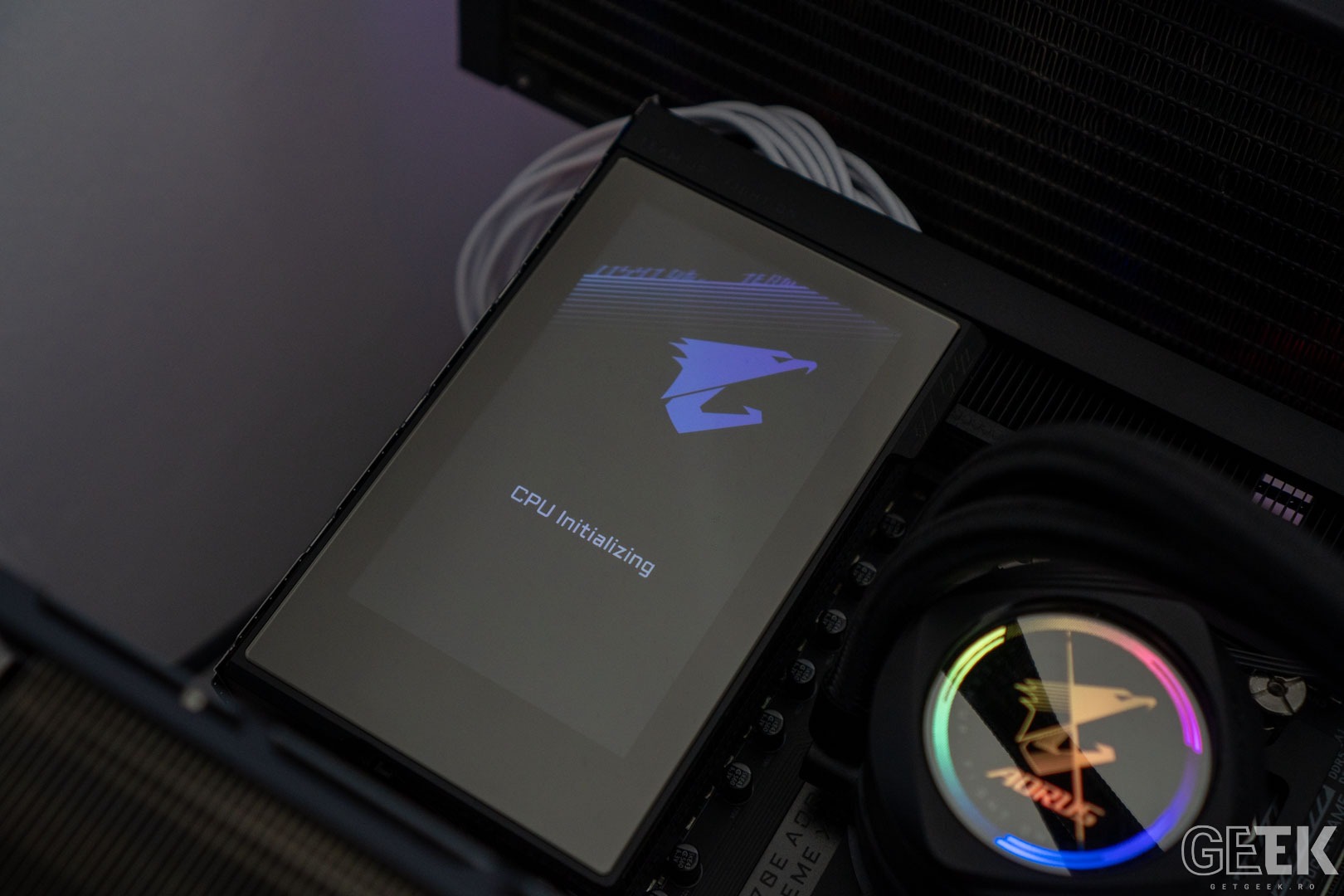

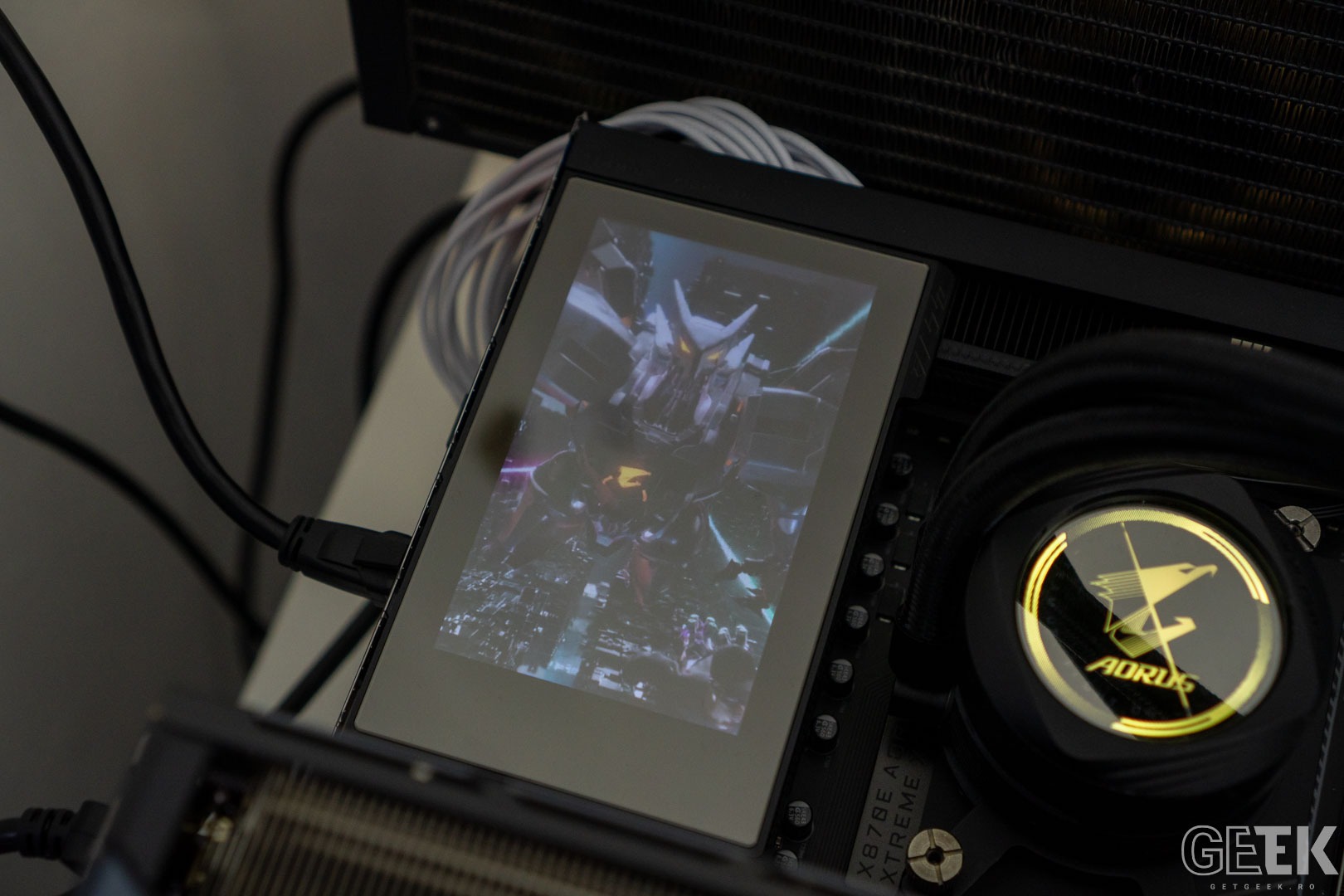

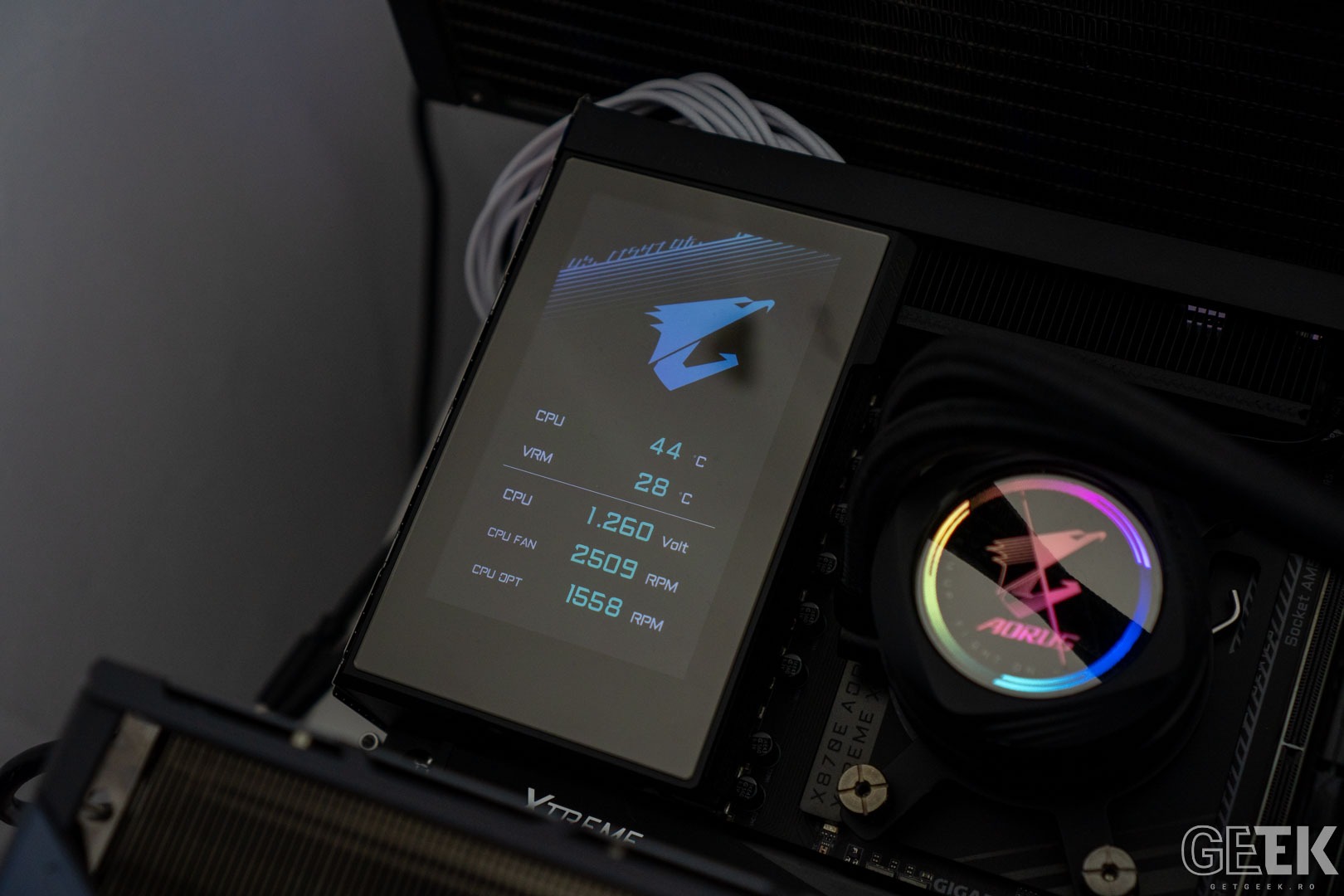

Si totusi, chiar daca dotarile sunt de top, probabil specsheet-ul nu o sa atraga atentia precum display-ul de 5″ prezent pe placa de baza. Acesta afiseaza in timp real temperaturi CPU, VRM si DDR, Vcore, frecvente, debug codes si GIF-uri custom pe care le incarci tu. Exista si un feature numit Chibi Time, un fel de tamagotchi pe placa de baza pentru cei care apreciaza partea ludica.
