Daca a fost o perioada in care constructia unui PC era sinonima cu cabluri peste tot, rasucite, indoite si impinse cu forta in spatele carcasei, ei bine, acea perioada se apropie de sfarsit.
Sau cel putin asta este promisiunea pe care o fac producatorii care au imbratisat conceptul de hidden-connector, adica acea abordare in care absolut toate conexiunile unei placi de baza sunt mutate pe spatele PCB-ului.
Ideea nu este noua in sine, cine a construit PC-uri in ultimii ani stie ca o buna parte din efortul de asamblare se duce pe cable management. Tragi, ascunzi, legi, indoi si tot nu arata exact ca in pozele alea de pe Reddit cu build-uri impecabile.
Motivul este simplu, conectorii sunt pe fata placii, cablurile ies in evidenta, iar daca nu ai o carcasa cu spatiu generos in spate si rabdare cat cuprinde, rezultatul va fi mereu un compromis vizual, care o sa te urmareasca mental tot timpul si iti activeaza OCD-ul.
Conceptul BTF propune o rezolvare radicala la aceasta problema, in loc sa muti cablurile din fata in spate prin gaurile carcasei, elimini complet nevoia de a le vedea. Totul se conecteaza pe spatele PCB-ului, iar fata ramane curata, acoperita de heatsink-uri si shield-uri. Nu mai ai headere de USB, headere de fan, conectori de alimentare sau SATA vizibile. Pur si simplu nu mai exista pe acea parte a placii.
Dar un concept nu valoreaza nimic daca executia nu este pe masura. Primele placi BTF au fost privite cu scepticism, lumea se intreba daca este doar un moft estetic sau daca poate functiona la acelasi nivel ca o placa de baza traditionala.
Raspunsul scurt: da, functioneaza. Raspunsul lung implica inginerie serioasa pe rutarea traseelor, pe grosimea PCB-ului, pe plasarea componentelor si pe un ecosistem intreg de carcase compatibile care au aparut intre timp pe piata.
Specificatii
| Denumire | ROG Maximus Z890 HERO BTF |
| Socket | Intel LGA 1851 |
| Chipset | Intel Z890 |
| Suport generatii procesoare | Intel Arrow Lake |
| Sloturi PCI-Express | - 1x PCI-Express 5.0 x16 - 1x PCI-Express 4.0 x4 - 1x PCI-Express 4.0 x1 - 1x Slot HCPE |
| Sloturi stocare | - 1x M.2_1 PCIe 5.0 x4 2242/2260/2280/22110 - 1x M.2_2 PCIe 4.0 x4 2242/2260/2280 - 2x M.2_3, M.2_4 PCIe 5.0 x4 2242/2260/2280 - 2x M.2_5, M.2_6 PCIe 4.0 x4 2280 - 4x SATA 6Gb/s |
| RAM | - 4x DDR5 - pana la 256 GB - frecvente pana la 9200+ MT/s (OC) - Suport Intel XMP, AEMP III, CUDIMM |
| Chipset audio | ROG SupremeFX 7.1 Realtek ALC4082 |
| Wireless | - Wi-Fi 7 Intel BE200, 2.4/5/6 GHz, 320 MHz, 5.8 Gbps - Bluetooth 5.4 |
| Backpanel | - 2x Thunderbolt 4 Type-C 40 Gbps - 1x USB 3.2 Gen 2 Type-C 10 Gbps - 4x USB 3.2 Gen 2 Type-A 10 Gbps - 4x USB 3.2 Gen 1 Type-A 5 Gbps - 1x RJ-45 5G LAN - 1x RJ-45 2.5G LAN - porturi audio jack - 1x iesire optica S/PDIF - 1x HDMI 2.1 |
| Altele | - VRM 22+1+2+2 faze - Design BTF (conectori pe spate) - PCIe Slot Q-Release Slim, M.2 Q-Release, M.2 Q-Slide, Q-Antenna - NitroPath DRAM, DIMM Fit, DIMM Flex |
| Pret comercializare | 4000 RON |
Galerie foto
Prezentare ROG Maximus Z890 HERO BTF

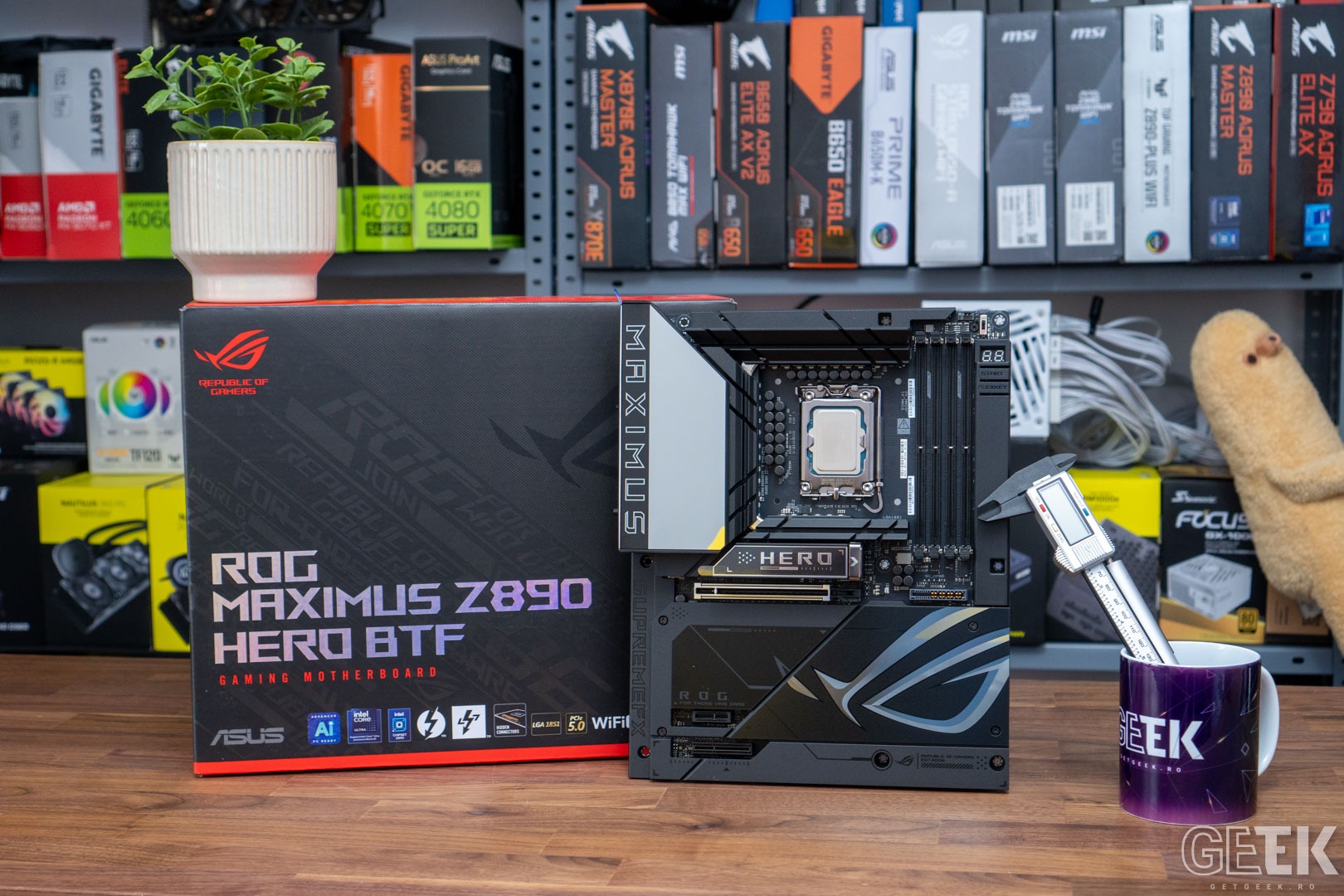

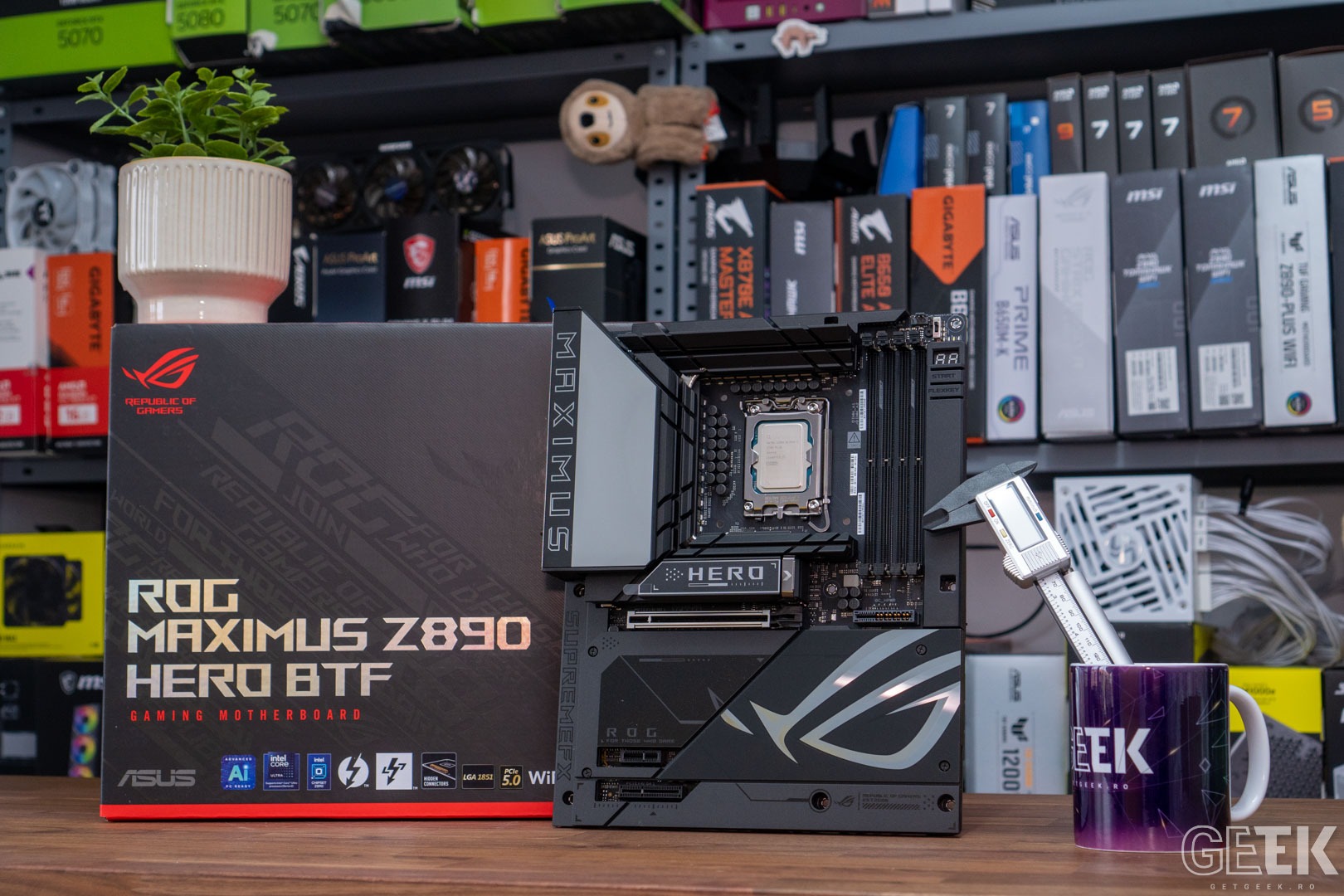

ASUS ROG Maximus Z890 HERO BTF este o placa de baza care nu se multumeste sa fie doar o varianta “cu conectorii pe spate” a modelului standard. Intregul concept Back-To-The-Future, zis BTF in cercurile restranse, presupune ca absolut toate conexiunile care in mod normal ar fi vizibile pe fata PCB-ului, de la alimentarea CPU si cea a placii de baza, la headere-le USB, headere-le pentru ventilatoare, conectori SATA si chiar headerul audio, toate sunt mutate pe spatele PCB-ului.
Rezultatul este un PCB aproape complet acoperit de heatsink-uri si dust cover-uri, cu o estetica extrem de curata pe care in mod normal o obtii doar dupa ore de cable management atent.

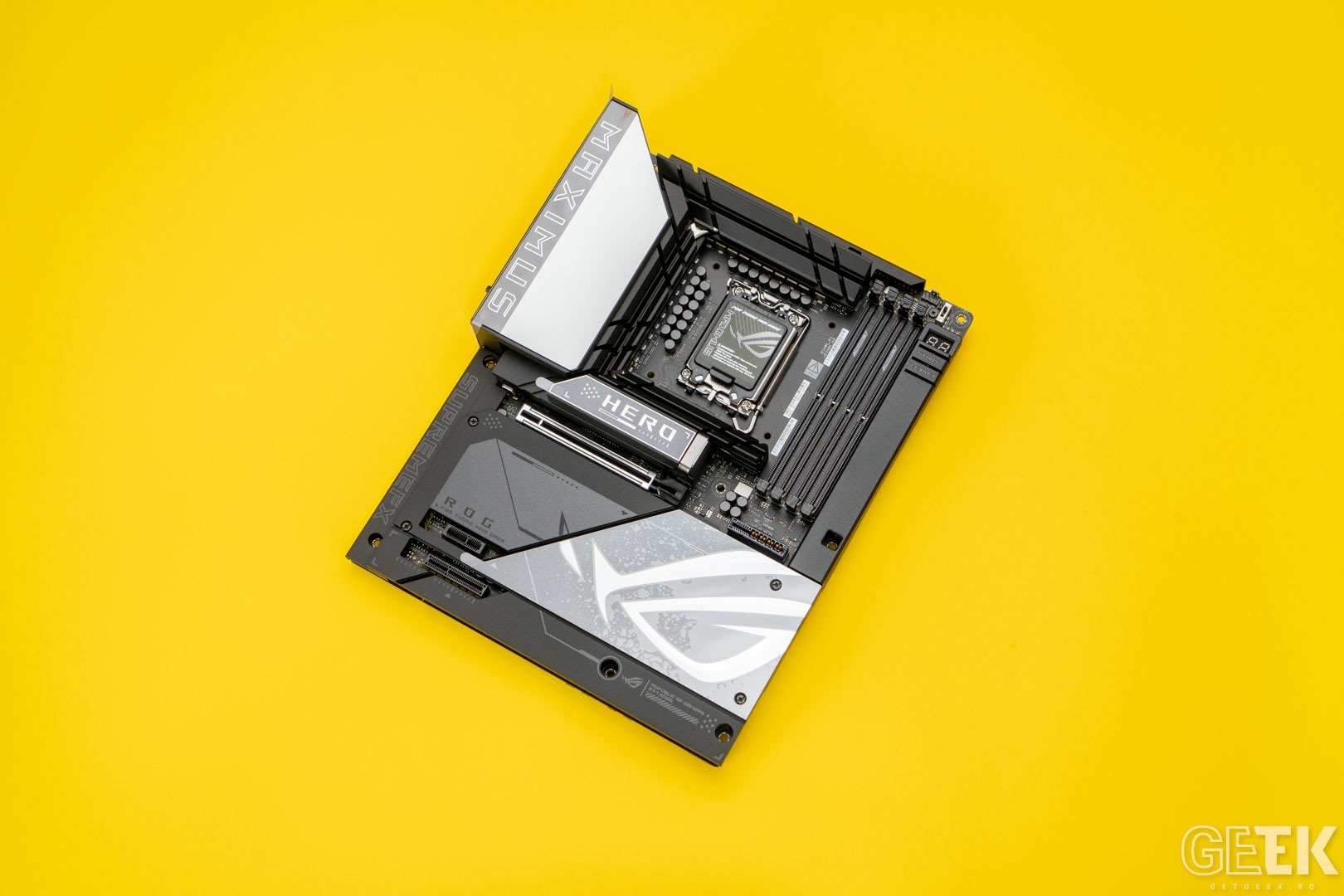

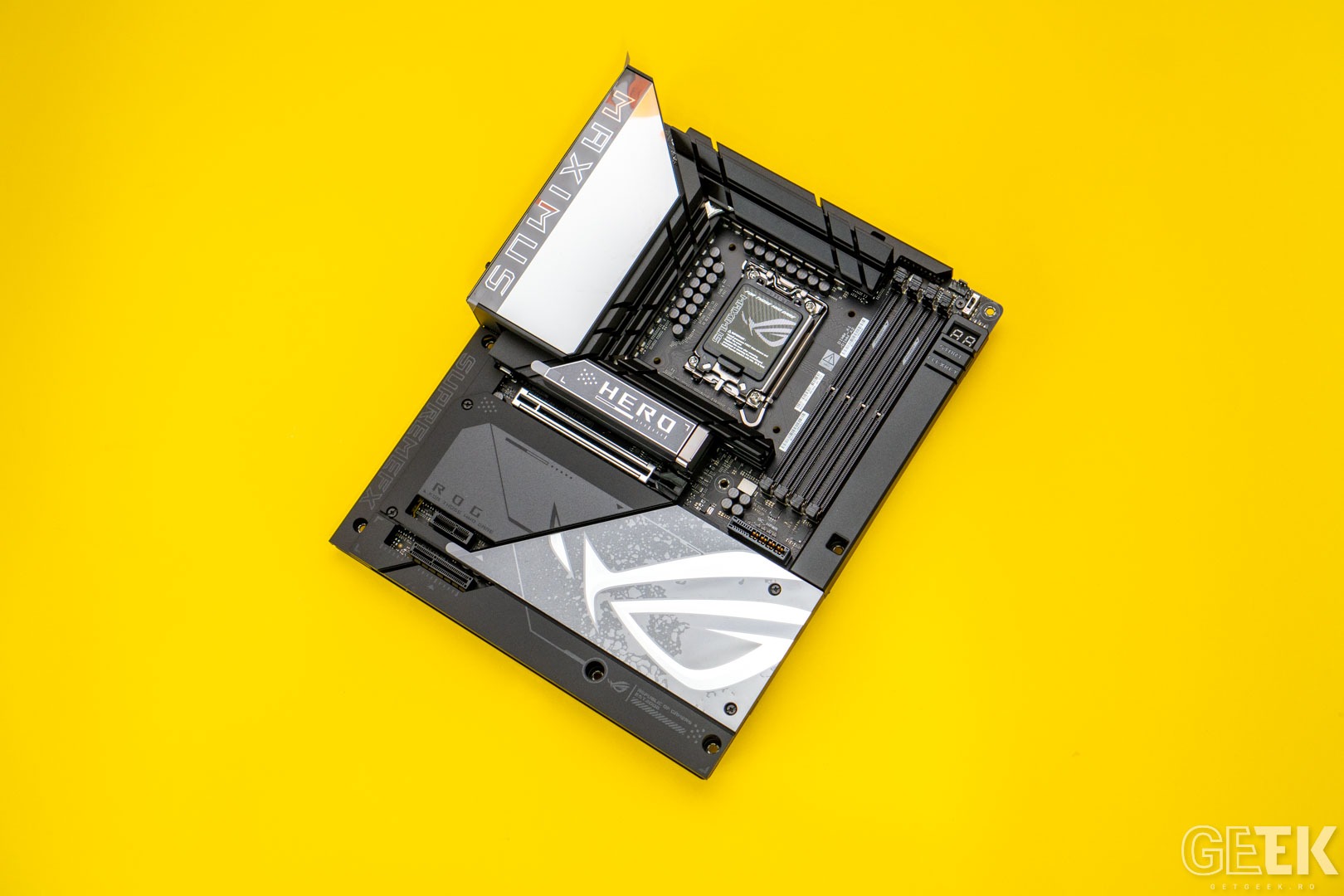

Fata placii arata impecabil, in zona superioara dreapta, shield-ul I/O are un finisaj tip oglinda care, odata ce sistemul este pornit, se transforma intr-un display Polymo Lighting II cu logo ROG iluminat RGB sincronizabil prin Aura Sync.
In partea inferioara, un logo ROG reflectorizant de dimensiuni generoase domina vizual spatiul dintre heatsink-urile M.2 si sloturile de expansiune. Practic, de pe fata placii nu vezi niciun conector, niciun cablu, nimic care sa strice armonia vizuala.

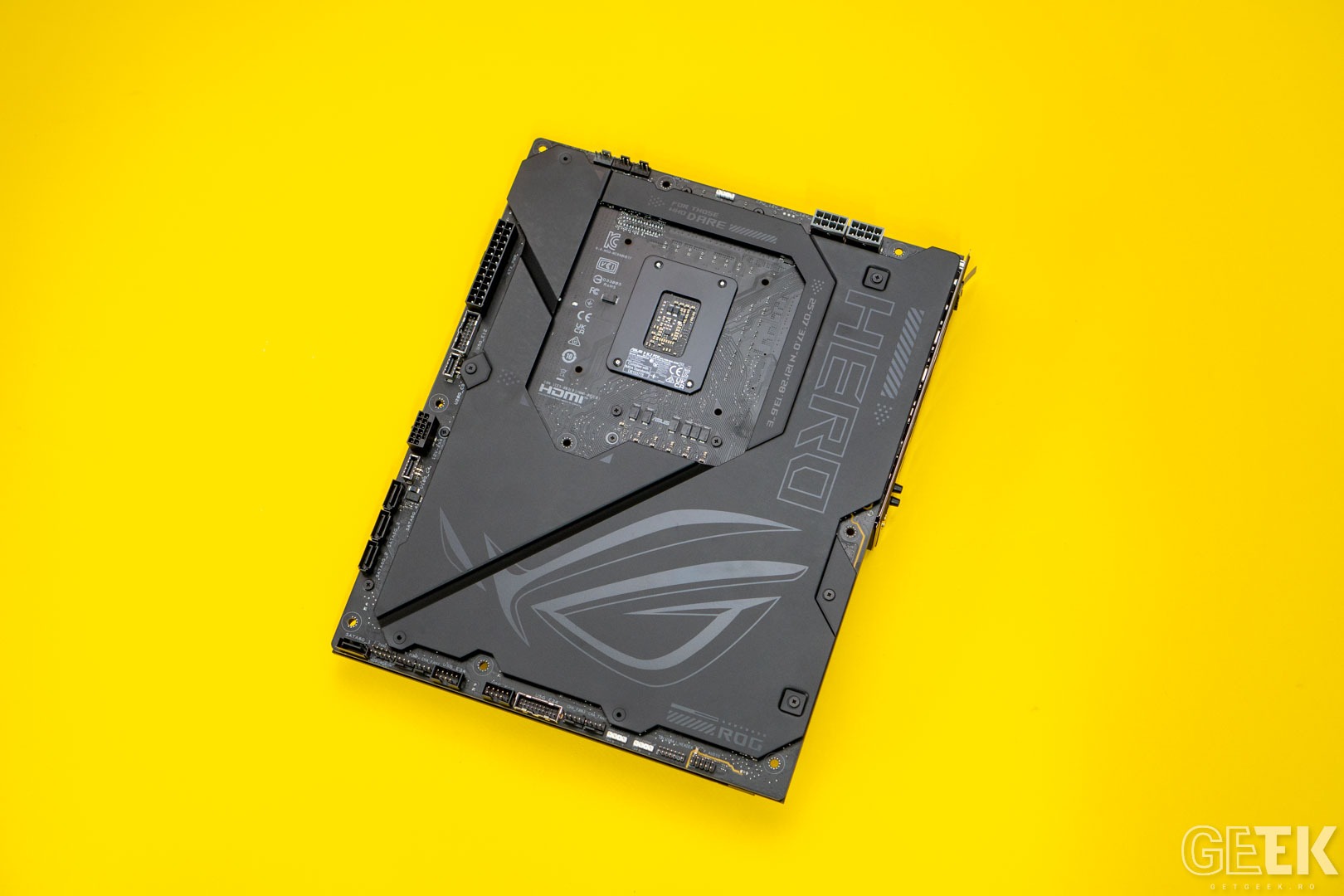

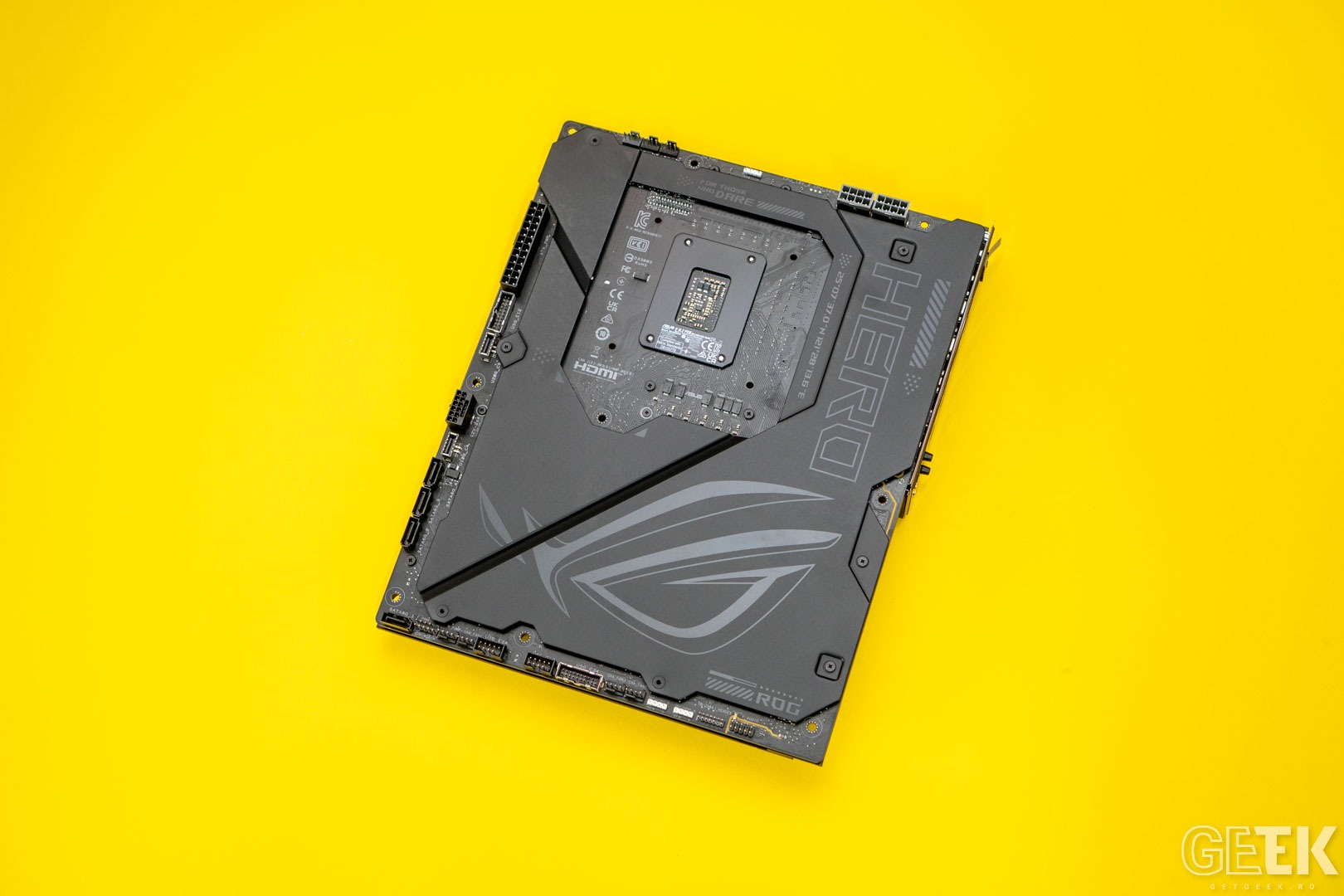

Pe spatele placii de baza lucrurile devin interesante din punct de vedere practic, ASUS a invelit marginile PCB-ului intr-o placa metalica care nu doar ca protejeaza componentele si creste rigiditatea, dar ajuta si la disiparea termica pasiva.

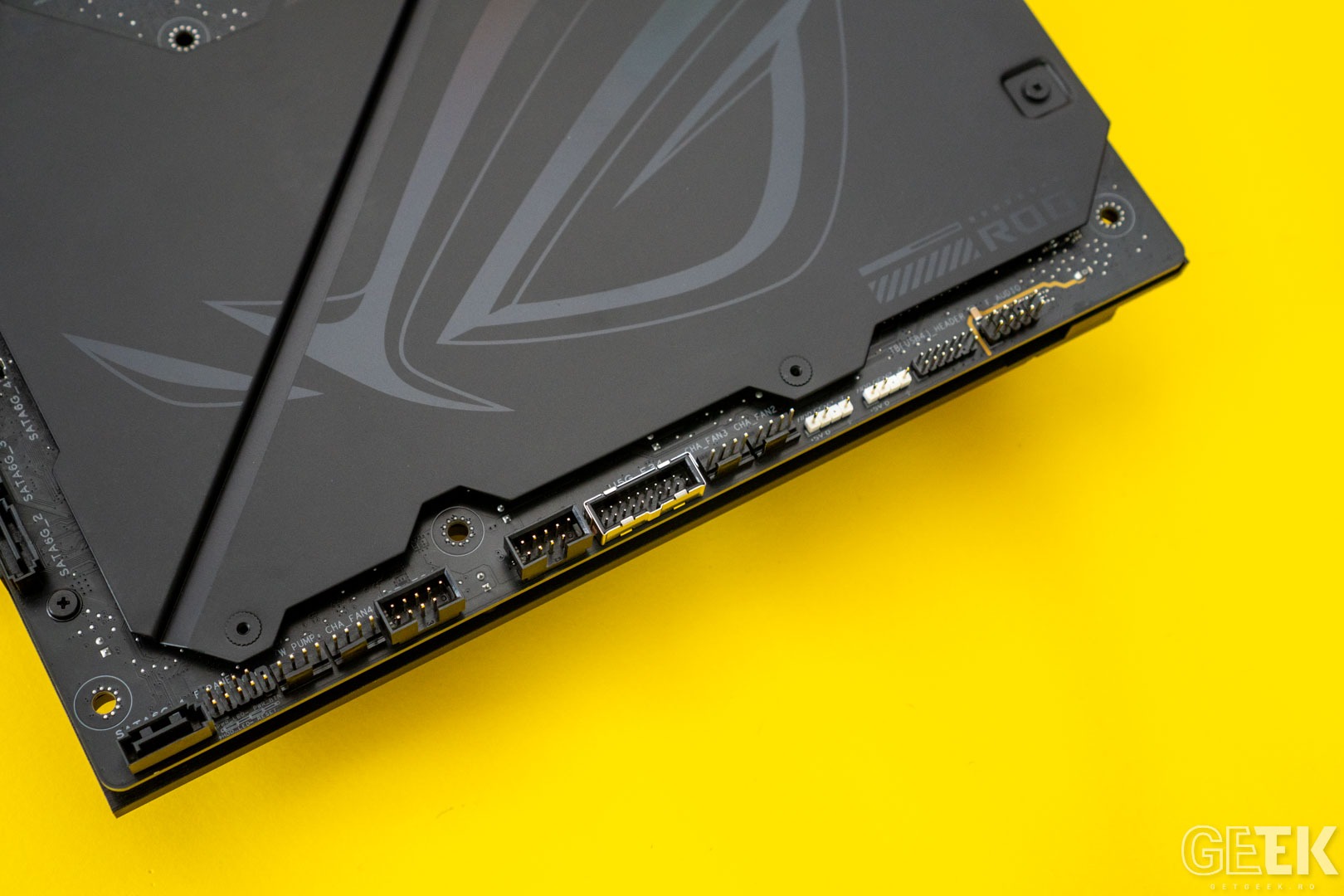

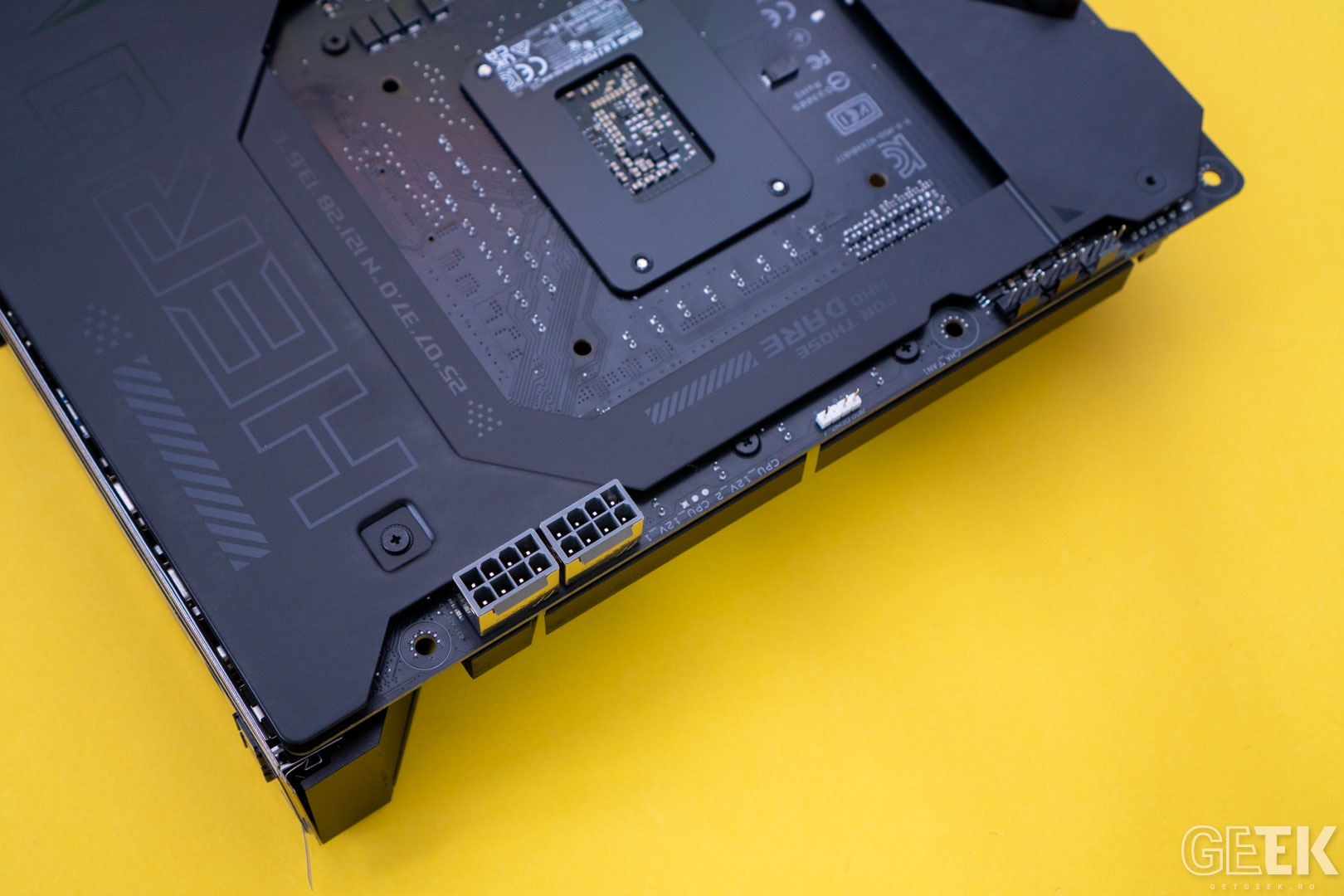

Conectorii sunt grupati foarte bine, in partea superioara gasim cele doua EPS 8-pin pentru alimentarea CPU-ului, trei headere 4-pin pentru ventilatoare si un header Addressable RGB.

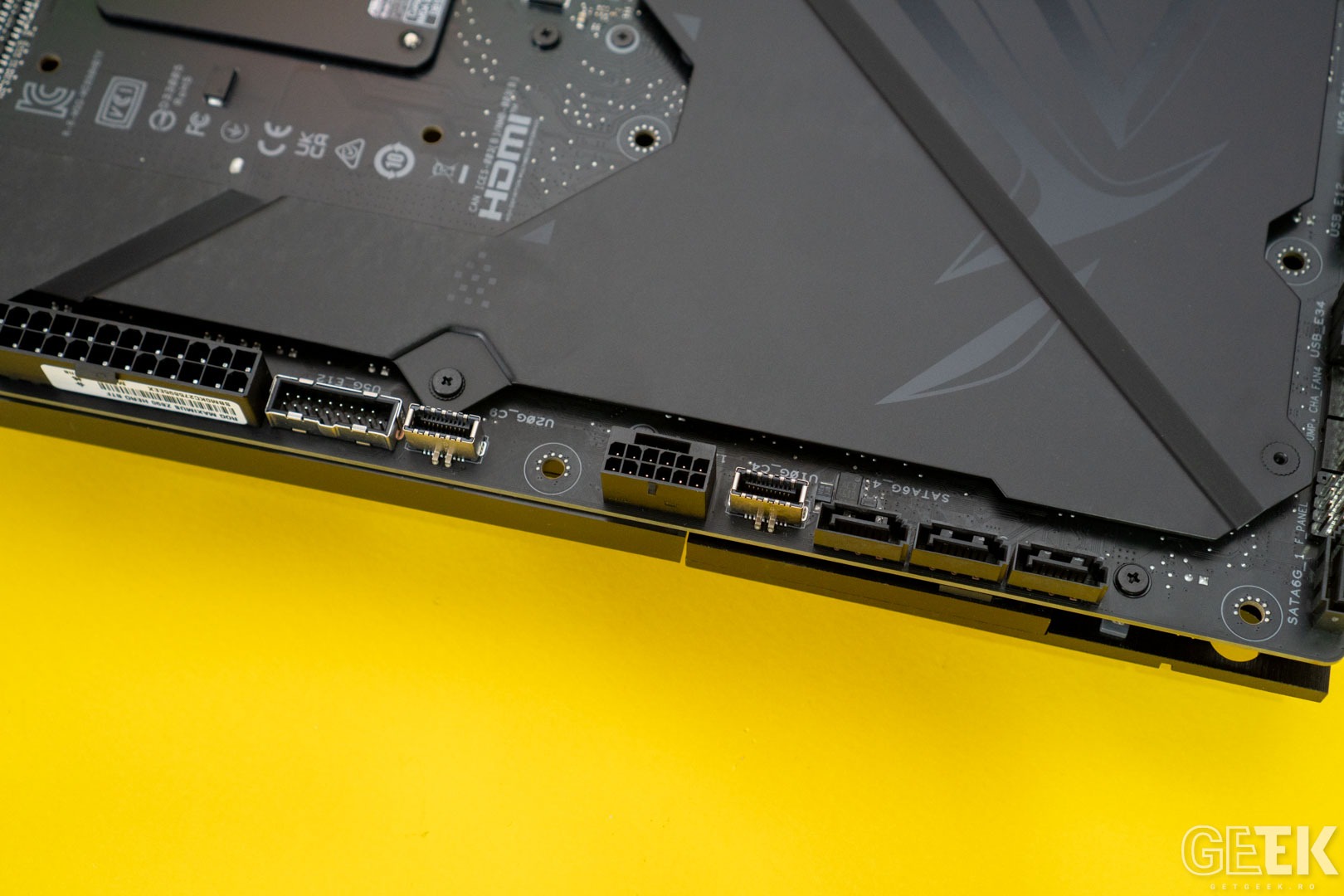

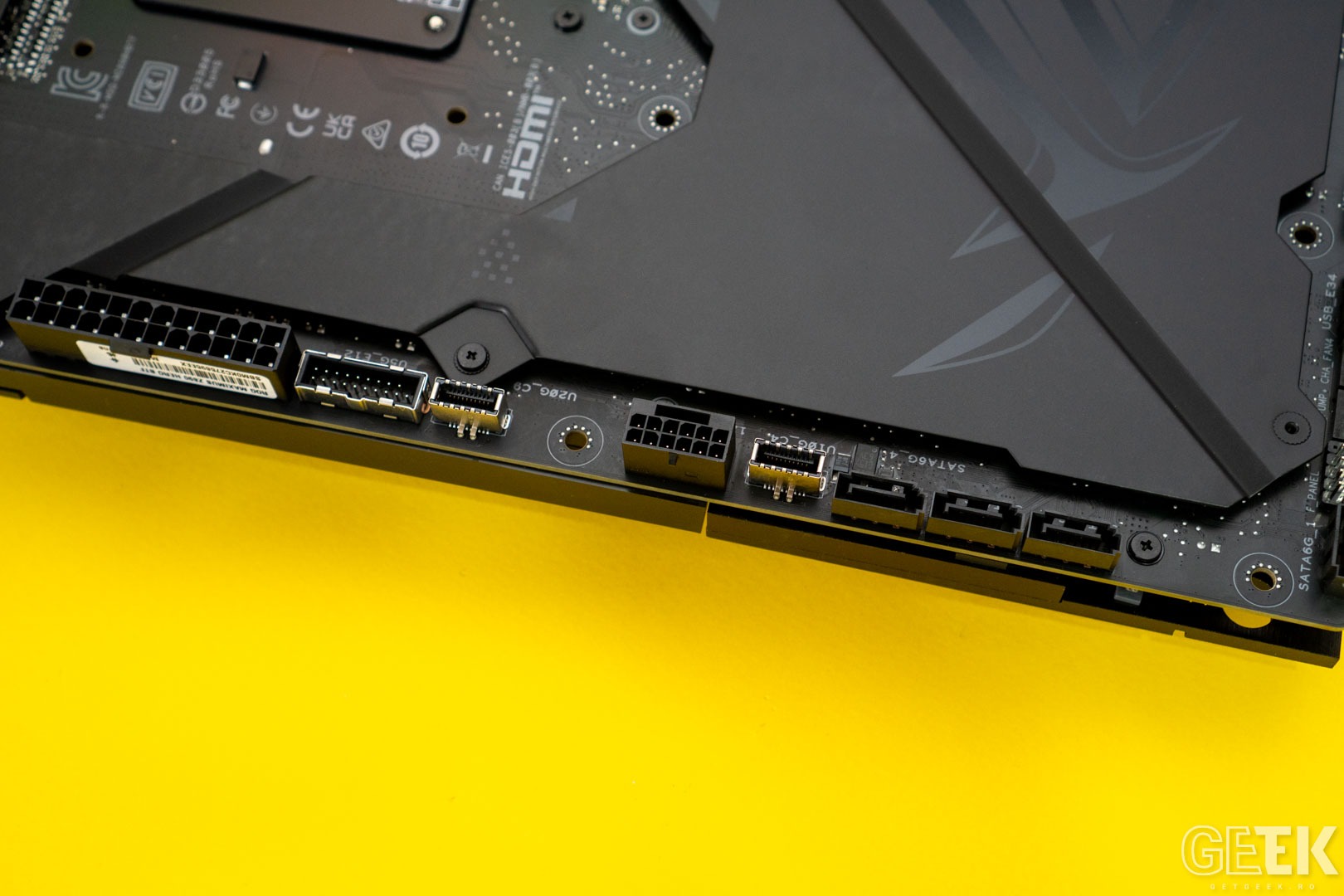

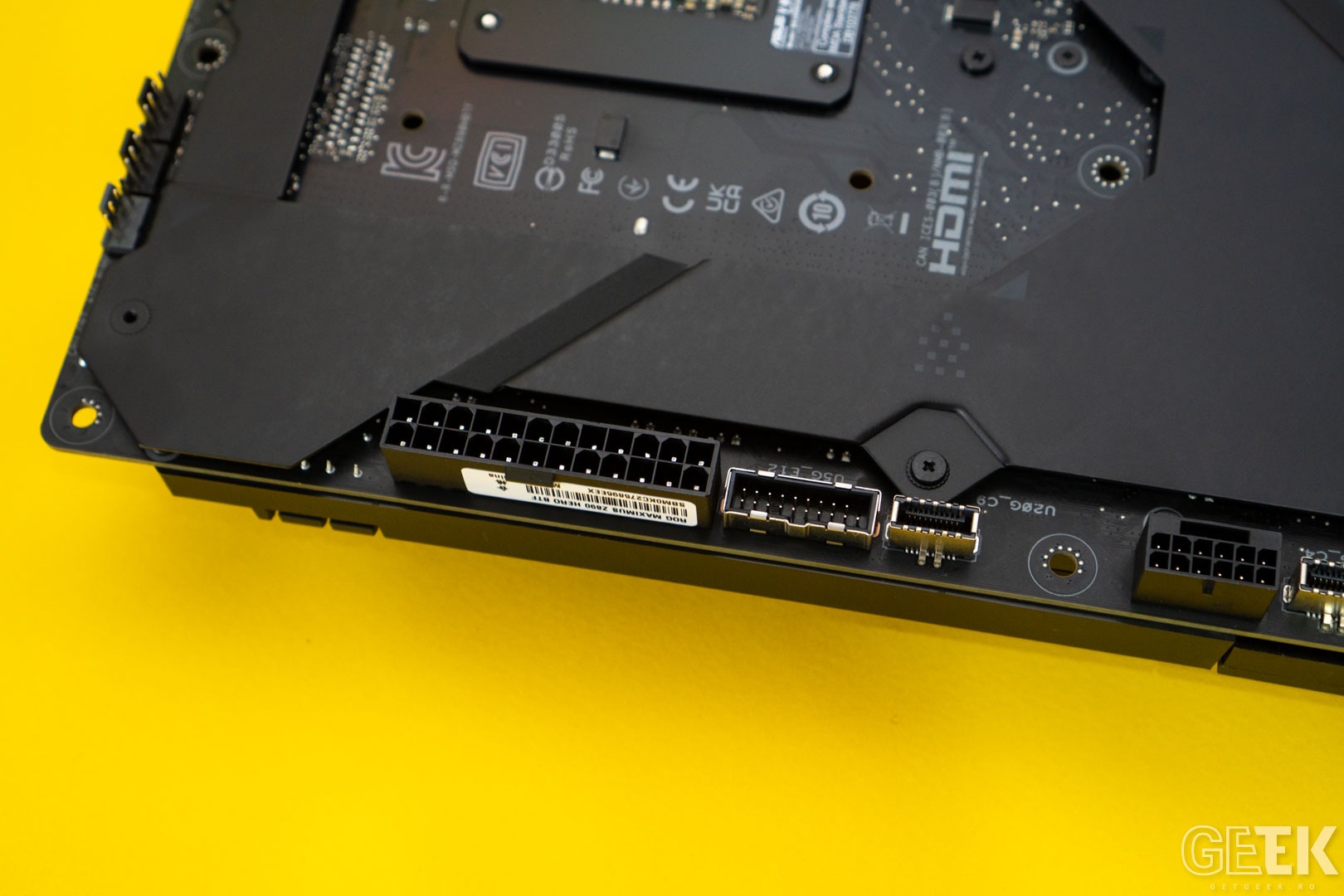

Pe marginea dreapta sunt concentrate conectorul ATX 24-pin, headerul USB 3.2 Gen 2×2 20 Gbps, headerul USB 3.2 Gen 2, conectorul 12V-2×6 auxiliar si trei porturi SATA. Pe marginea inferioara gasim al patrulea port SATA, headerele front panel, patru headere suplimentare de 4-pin pentru ventilatoare, doua headere USB 2.0, un header USB 3.2 Gen 2, doua headere Addressable Gen 2, headerul Thunderbolt si headerul audio front panel.
Elementul care diferentiaza cu adevarat platforma BTF de un simplu mod de a ascunde cablurile este slotul HCPE, anume High-Connector Power Edge. Aceasta este o conexiune proprietara ASUS care livreaza pana la 600W direct prin placa de baza catre placile video BTF compatibile, precum ROG Astral GeForce RTX 5090 32GB GDDR7 BTF OC Edition.
In loc sa ai un cablu 12vhpwr care iese vizibil din placa video, curentul trece prin contactele slotului. Practic, elimini complet cablul de alimentare al GPU-ului din ecuatia vizuala. Conectorul 12V-2×6 auxiliar de pe spatele placii alimenteaza acest circuit, iar livrarea de pana la 600W acopera chiar si cele mai pretentioase placi video din generatia actuala.
Bineinteles, slotul PCI Express 5.0 x16 ramane perfect functional si cu placi video non-BTF precum ASUS TUF Gaming GeForce RTX 5080 16GB GDDR7 OC Edition, caz in care pur si simplu conectezi cablul de alimentare direct in GPU ca pe orice alta placa de baza.

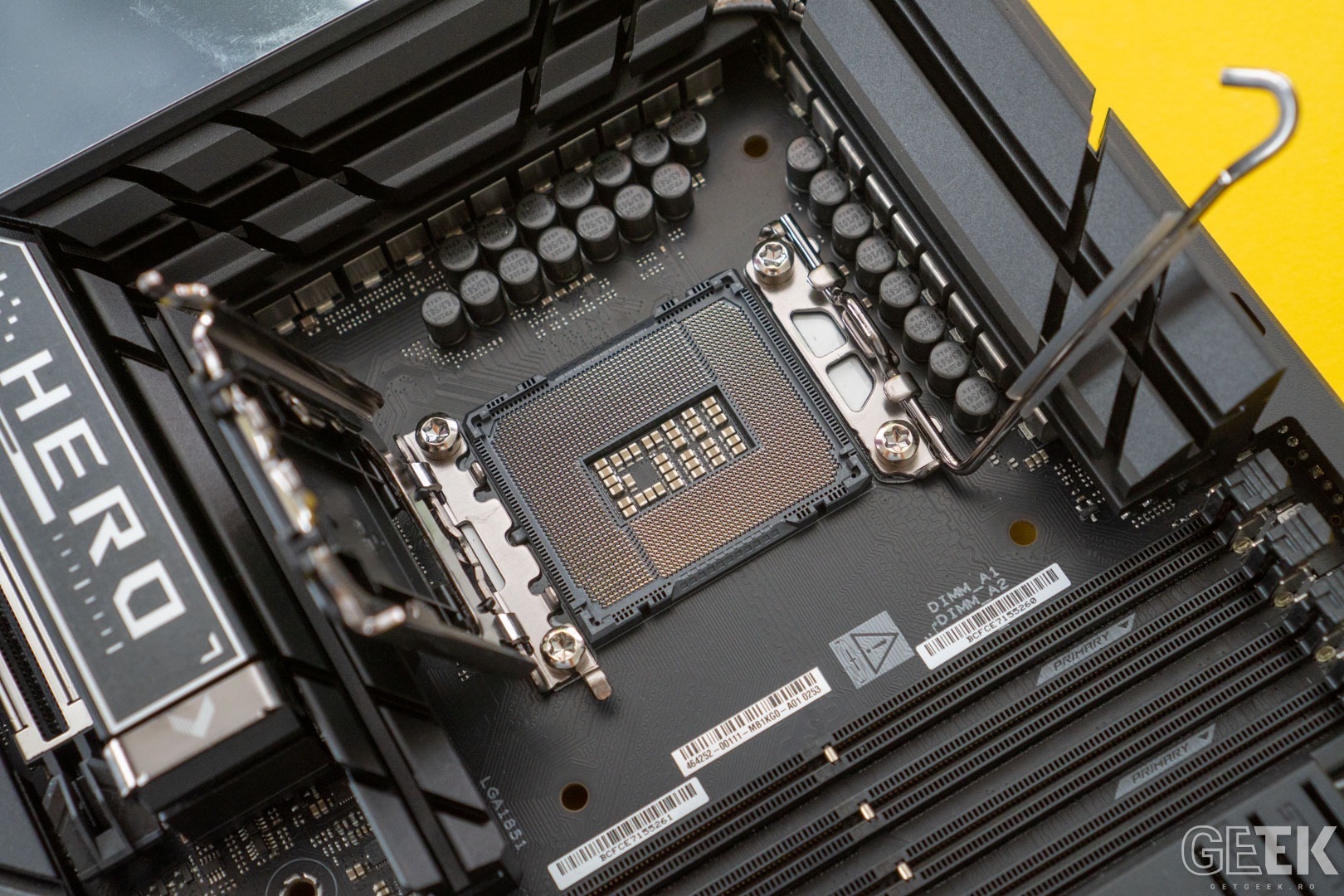

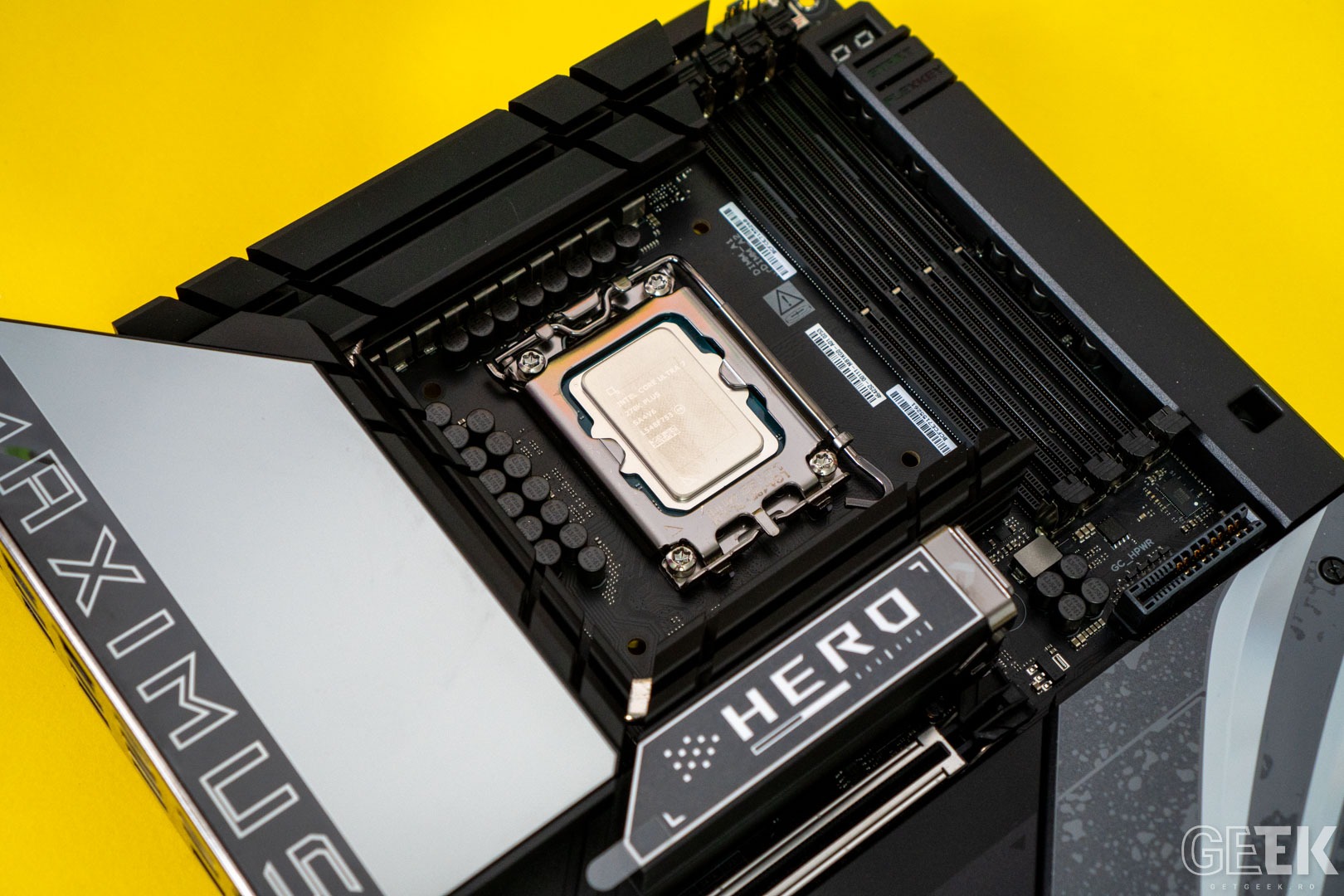

ROG Maximus Z890 HERO BTF vine echipata cu un etaj de alimentare 22+1+2+2 faze cu solutie Teamed Power. Cele 22 de faze dedicate VCORE folosesc MOSFET-uri Infineon PMC4130 cu capacitate de 110A fiecare, iar faza dedicata iGPU-ului foloseste un MOSFET de 90A.
Cele doua faze VCCSA sunt tot de 90A, iar cele doua faze VNNAON sunt de 80A. Controllerul este un dual DIGI+ EPU compus din ASP2412 si ASP2414, iar componentele pasive includ MicroFine alloy choke-uri si condensatori 10K Black metallic premium.
Racirea VRM-ului este asigurata de trei heatsink-uri separate, interconectate prin heatpipe, care acopera atat choke-urile, cat si MOSFET-urile. Nu exista ventilator dedicat pe VRM, ceea ce era de preferat in majoritatea scenariilor, dar suprafata totala de disipare este suficient de mare incat sa mentina temperaturi sub 55°C chiar si in sesiuni prelungite de stress test.
Pe spatele PCB-ului, backplate-ul metalic face contact termic cu doua bancuri de MOSFET-uri prin pad-uri termice, adaugand o suprafata suplimentara considerabila de disipare. Conectorii ProCool II pentru alimentare asigura un contact electric superior, reducand rezistenta si implicit caldura generata in zona conectorilor.
Cele patru sloturi DIMM DDR5 suporta pana la 256GB si frecvente de pana la 9200+ MT/s in overclocking, cu suport pentru module Non-ECC, Un-buffered si CUDIMM. Arhitectura este dual-channel, iar placa suporta atat Intel XMP cat si ASUS Enhanced Memory Profile III, adica AEMP III, acesta din urma fiind un feature exclusiv ASUS care optimizeaza automat profilele de memorie pentru module CUDIMM.
Tehnologia exclusiva NitroPath DRAM este una dintre cele mai interesante inovatii de pe ASUS ROG Maximus Z890 HERO BTF. Sloturile DIMM au fost reproiectate fizic, pinii fiind rutati in bucla pentru a termina exact la capatul traseului, eliminand astfel sectiunea rezonanta excedentara din designul clasic.
DIMM Fit este un feature BIOS exclusiv care analizeaza individual fiecare modul de memorie instalat si optimizeaza automat parametrii pentru performanta maxima, semnalizand eventualele incompatibilitati. DIMM Flex foloseste circuite specializate care ajusteaza performanta sau adreseaza probleme de stabilitate in functie de citirile de temperatura ale modulelor in timp real.
Placa de baa ROG Maximus Z890 HERO BTF ofera sase sloturi M.2 si patru porturi SATA 6Gb/s. Distributia sloturilor M.2 este urmatoarea: M.2_1 este conectat pe lane-urile procesorului si suporta formatul 2242/2260/2280/22110 cu interfata PCIe 5.0 x4.
M.2_2 este tot pe procesor, format 2242/2260/2280, dar cu interfata PCIe 4.0 x4. M.2_3 si M.2_4 sunt pe procesor cu PCIe 5.0 x4 in format 2242/2260/2280, insa cu mentiunea importanta ca atunci cand oricare dintre acestea doua este populat, slotul PCIe x16 principal coboara de la x16 la x8, aceasta fiind o limitare a platformei Intel Arrow Lake, nu a placii ROG Maximus Z890 HERO BTF in sine.
M.2_5 si M.2_6 sunt conectate la chipsetul Z890, ambele in format 2280 cu PCIe 4.0 x4. Toate sloturile beneficiaza de ROG M.2 PowerBoost, o tehnologie care asigura ca toate dispozitivele M.2 opereaza simultan la performanta optima.
Primul slot M.2 este acoperit de un heatsink dedicat inscriptionat “HERO”, cu sistem M.2 Q-Release care permite demontarea prin simpla tragere a unei manete argintii. Sub el, mecanismul M.2 Q-Slide are un bracket de retentie care aluneca de-a lungul backplate-ului M.2 pentru fixarea SSD-ului fara suruburi.

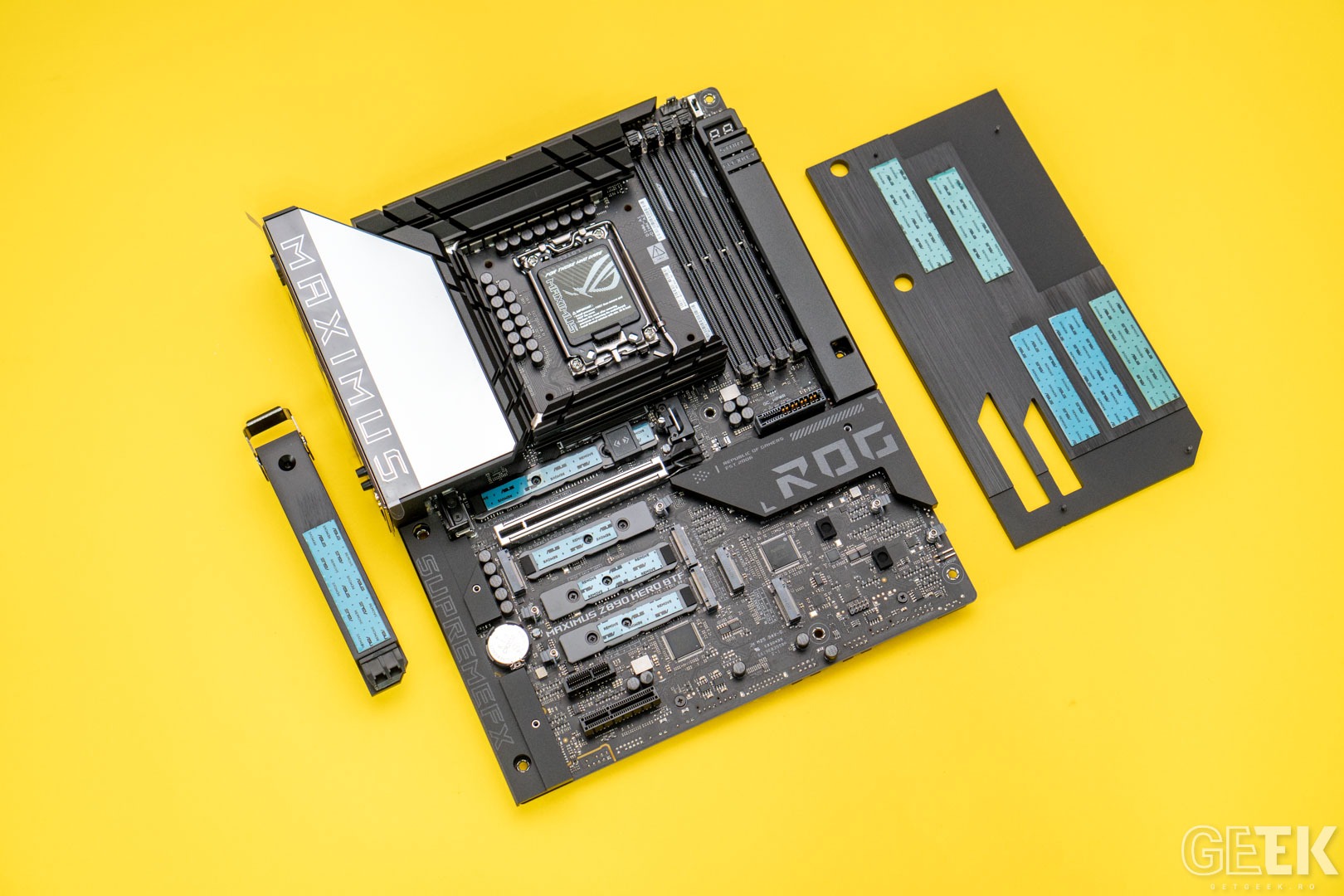

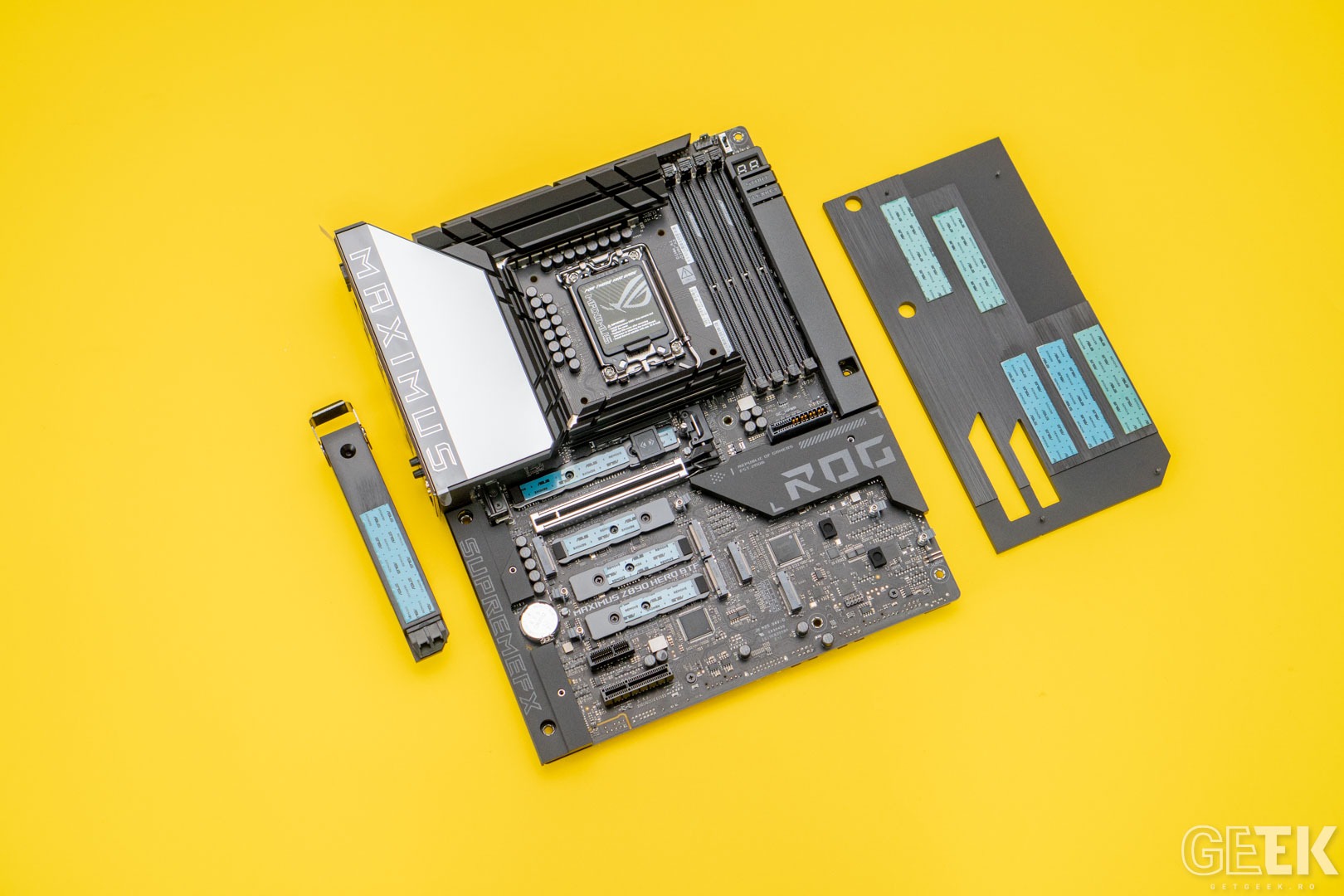

Celelalte cinci sloturi sunt ascunse sub un heatsink masiv in partea inferioara a placii, detasabil prin patru suruburi si folosesc M.2 Q-Latch, un mecanism tool-less care fixeaza drive-ul printr-un simplu click.
Toate heatsink-urile au pad-uri termice si backplate pentru a mentine temperaturile SSD-urilor PCIe Gen5 sub control. Cele patru porturi SATA suporta RAID 0/1/5/10 prin Intel Rapid Storage Technology.
ASUS ROG Maximus Z890 HERO BTF dispune de trei sloturi PCI-Express, slotul principal este un PCIe 5.0 x16 SafeSlot, compatibil cu modurile x16 sau x8/x4/x4 cu bifurcatie. Slotul foloseste noul PCIe Slot Q-Release Slim, care elimina complet butonul clasic de eliberare.
In loc sa apesi un buton greu accesibil sub placa video, pur si simplu tii placa de baza si tragi usor cardul spre zona chipsetului, iar acesta se elibereaza natural. Al doilea slot este un PCIe 4.0 x4 , iar al treilea este un PCIe 4.0 x1.
Pe partea de retea wired, ASUS ROG Maximus Z890 HERO BTF vine cu o configuratie dual LAN, un port Intel I226-V la 2.5 Gbps si un port Realtek RTL8126 la 5 Gbps. Ambele sunt protejate de ASUS LANGuard, un circuit de protectie ESD care foloseste diode de descarcari capacitive avansate pentru a proteja porturile de supratensiuni.
Wireless-ul este asigurat de modulul Intel Wi-Fi 7 BE200, compatibil 802.11be cu suport pentru benzile 2.4/5/6 GHz, canal de 320 MHz si viteze teoretice de pana la 5.8 Gbps. Conectarea antenei se face prin sistemul Q-Antenna, care a inlocuit suruburile de pe generatiile anterioare cu un mecanism de tip click mult mai rapid si mai prietenos. Bluetooth-ul este versiunea 5.4.

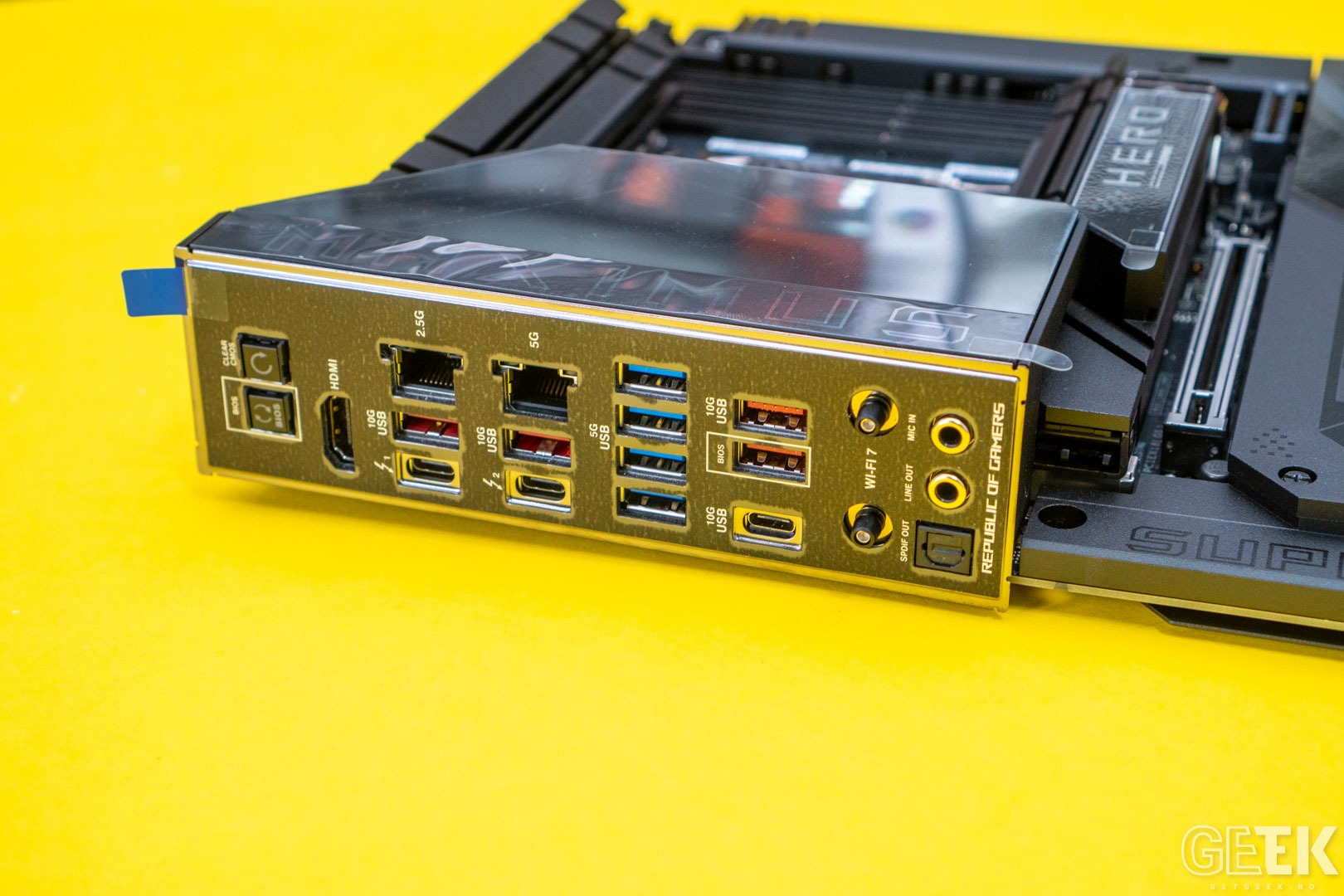

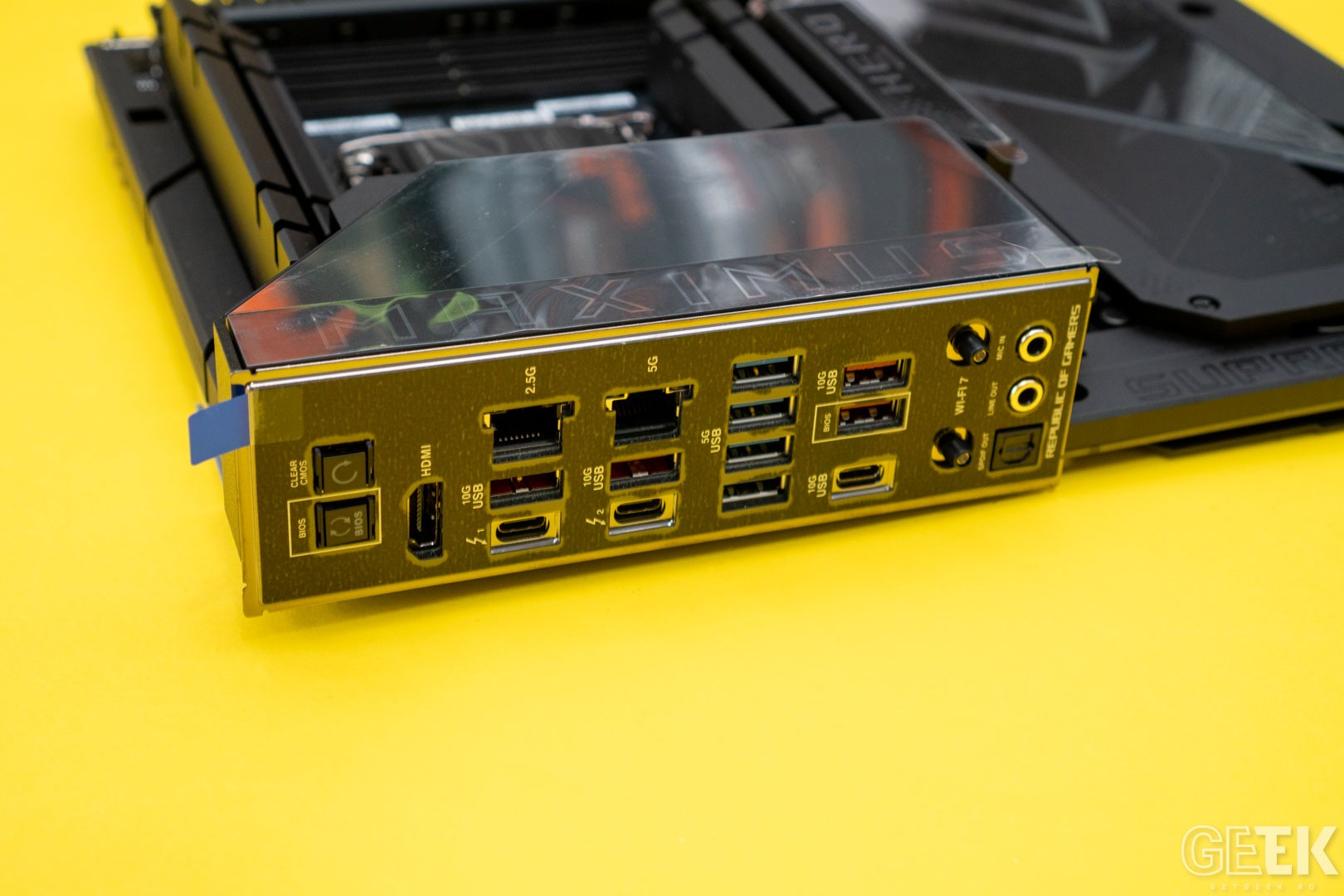

Backpanel-ul ASUS ROG Maximus Z890 HERO BTF ofera un total de 11 porturi USB, doua Thunderbolt 4 Type-C cu banda de 40 Gbps fiecare, suportand DisplayPort si Thunderbolt Share pentru transfer rapid intre doua PC-uri. Tot aici se afla cinci porturi USB 10 Gbps, patru Type-A si unul Type-C, dar se afla si patru porturi USB 5 Gbps, toate Type-A.
Iesirea video pentru IGP este asigurata de un port HDMI 2.1 cu suport pana la 8K@60Hz cu DSC, iar cele doua porturi Thunderbolt 4 pot livra si ele semnal video, suportand pana la 8K@60Hz x1 cu DSC sau dual 4K@60Hz.
Solutia audio este ROG SupremeFX 7.1 Surround Sound, construita in jurul codecului Realtek ALC4082. Spre deosebire de codec-urile traditionale care se conecteaza direct la SoC prin HD-Audio sau I2S/I2C, ALC4082 foloseste o interfata USB, ceea ce inseamna ca cipul audio comunica cu chipset-ul, nu cu procesorul, reducand latenta si interferentele.
Codecul ofera zece canale DAC cu redare simultana pe 7.1 canale plus doua canale stereo independente (multi-streaming) prin iesirea front panel, cu un SNR de 120 dB pentru playback si 110 dB pentru inregistrare. Suporta redare pana la 32-bit/384 kHz pe front panel si include decodor DSD (Direct Stream Digital).
Pe langa codec, placa integreaza un ESS ES9219 Quad DAC care aduce o calitate de conversie digital-analogica de nivel audiofil. Zona audio de pe PCB este izolata electric prin SupremeFX Shielding Technology pentru a minimiza interferentele electromagnetice.
Testele cele de toate zilele
Ei bine, n-am mai luat la puricat de ceva timp o placa de baza. Da, am vorbit despre diverse placi de baza la modul general, dar nu le-am intrebat de sanatate. Totusi, cum sunt aglomerat in ultimul hal, ce am decis eu azi? Sa testez placi de baza, ati ghicit.
Ma rog, nu o sa incep acum sa rulez tot bundle-ul de 22 jocuri care se afla in repertoriul GetGeek, ci doar voi rula clasicele teste sintetice precum Geekbench sau Cinebench.
Platforma test
- Carcasa ENDORFY Aquarius 8000 Corona
- Procesor Intel Core Ultra 7 270K Plus
- Cooler ROG RYUO IV SLC 360 ARGB
- RAM Kingston Fury Renegade RGB 32GB 8000 MT/s CL 38
- Stocare Crucial T705 4TB
- Placa video ASUS TUF Gaming GeForce RTX 5080 16GB GDDR7 OC Edition
- Sursa CORSAIR HX1200i 2025
Benchmark
| Test | Scor |
|---|---|
| Cinebench R23 - Single core | 2405 |
| Cinebench R23 - Multi core | 45399 |
| Cinebench 2024 - Single core | 145 |
| Cinebench 2024 - Multi core | 2613 |
| Cinebench 2026 - Single thread | 595 |
| Cinebench 2026 - Multi thread | 10550 |
| Geekbench Single core | 3359 |
| Geekbench Multi core | 25691 |
| 7-Zip Compression | 215 GIPS |
| 7-Zip Decompression | 207 GIPS |
Concluzie
E un moment ciudat cand realizezi ca te-ai atasat de o placa de baza. Nu de un GPU, nu de un procesor, ci de bucata aia de PCB pe care in mod normal o montezi, o uiti si nu te mai gandesti la ea pana cand ceva nu mai merge. Cu ROG Maximus Z890 HERO BTF am avut fix experienta opusa, am montat-o, am stat si m-am uitat la ea, si am realizat ca nu vreau sa pun panoul lateral inapoi pe carcasa. Pentru ca arata prea bine asa.
Si cred ca aici sta de fapt cel mai mare merit al acestei placi. Nu in ce stie sa faca, pentru ca la banii astia orice placa stie sa faca totul, ci in cum te face sa te simti cand o folosesti. Fiecare conector care intra pe spate in loc sa iasa in fata, fiecare mecanism Q-Latch care face click in loc sa te chinui cu surubelnita, fiecare detaliu care iti arata ca cineva s-a gandit la experienta ta inainte sa se gandeasca la specsheet, toate contribuie la un sentiment pe care rar il ai in tech: ca produsul a fost facut pentru tine, nu pentru o lista de bifat pe un slide de prezentare.
Dar nu sunt totusi absurd, 4000 RON este un pret la care ai dreptul sa fii pretentios, iar cand competitia de la MSI sau GIGABYTE iti ofera 10 GbE la o suma similara sau chiar mai mica, absenta acestui port pe o placa de baza care se vrea de top lasa un gust amar. Cel putin mie asa mi-a lasat, pentru ca sunt ahtiat dupa o retea 10Gbps, pe care intentionez sa mi-o fac in redactie in viitor.
Ma irita si ca heatsink-ul M.2 inferior inca necesita utilizarea surubelnitei, mai ales cand restul placii de baza ROG Maximus Z890 HERO BTF te obisnuise ca totul este tool-less. Oh wel…
Dar pana la urma, ASUS a reusit sa livreze o solutie buna. Scumpa, dar buna. Iar acum cu noile procesoare Arrow Lake, anume Intel Core Ultra 7 270K Plus si Intel Core Ultra 5 250K Plus banuiesc ca o sa tot vedem sisteme cu chipset Z890 pe piata. Cine stie, poate chiar cu placa de baza ROG Maximus Z890 HERO BTF. Da, probabil o sa fac asta, o sa-mi fac un PC cu aceasta placa de baza. Dar acum sa ma gandesc ce componente sa folosesc.
